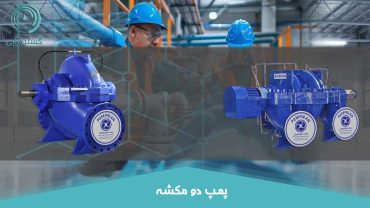

پمپ دو مکشه سانتریفیوژ (گریز از مرکز)
پمپ دو مکشه (Double Suction Pump) نوعی پمپ گریز از مرکز (سانتریفیوژ) است که دو دهانه برای ساکشن سیال دارد تا بتواند سیال را با حجم زیاد و به طور همزمان از دو جهت مکش کند. این مکش از هر دو طرف پروانه انجام میشود. این طراحی در مقایسه با پمپهای تک مکشه، سیالی با ظرفیت جریان بیشتر و فشار بالا فراهم میکند. همچنین تنش کمتری به شافت پمپ وارد میشود که در افزایش طول عمر یاتاقانها اثر مثبت دارد. انواع پمپ دو مکشه سانتریفیوژ پمپیران عبارتند از پمپهای طبقاتی و پمپ دابل ساکشن DSP. پمپ های طبقاتی آبدهی بیشتری دارند؛ همچنین، آب را تا ارتفاع بالاتری پمپاژ میکنند. کاربرد پمپهای دابل ساکشن، استفاده در سیستمهای آبرسانی شهری، صنایع پتروشیمی، تصفیه خانههای فاضلاب و سیستمهای آبیاری کشاورزی است. یعنی شرایطی که به جریان زیاد و فشار زیاد سیال لازم است. قیمت پمپ دو مکشه نسبت به پمپ های تک مکشه بالاتر است.
پمپ دو مکشه به نوعی از پمپ های گریز از مرکز (سانتریفیوژ) گفته میشود که در آن، از یک جفت دهانه برای وارد کردن سیال به داخل محفظه پمپ استفاده می شود. برای این منظور، در این پمپ ها، بجای یک پروانه، از دو پروانه (یک جفت) استفاده میشود. این پروانه ها را به صورت پشت به پشت تعبیه می کنند. آب خروجی از پروانه به داخل یک محفظه مارپیچی هدایت میشود. پمپ، سیال را از هر دو دهانه مکش میکشد. سیال پس از مکش، از طریق پروانه به داخل محفظه پمپ جریان مییابد. با توجه به اینکه سیال از دو دهانه به داخل پمپ کشیده شده است، حجم بالایی دارد؛ به عبارت دیگر، حجم زیادی از سیال به داخل پمپ راه مییابد. در این پمپها، فلنج های رانش و مکش پمپ به نیمه پایینی محفظه متصل بوده و هر دو فلنج در یک خط موازی قرار دارند (پمپ خطی).
اصولاً پمپ های سانتریفیوژ دابل ساکشن، در شرایطی استفاده میشود که حجم سیال زیاد است و قدرت مکش زیادی نیز لازم میباشد.
پمپ های دو مکشه طبقاتی پمپیران از نوع گریز از مرکز افقی و چند طبقه است. مشخصات این محصول به صورت زیر است.
قطر خروجی: ۳۰۰ تا ۵۰۰ میلیمتر
ظرفیت آبدهی: تا ۱۲۰۰۰متر مکعب در ساعت
ارتفاع: تا ۵۵۰ متر
درجه حرارت سیال: تا ۸۰ درجه سانتیگراد.
فشار تست: 70 بار.
پمپ دو مکشه DSP پمپیران از نوع گریز از مرکز افقی و یک طبقه است. مشخصات این محصول به صورت زیر است.
پمپ های دو مکشه DSP خود در دو نوع DSP H و DSP V تولید می شوند.
در اینجا مشخصات کلی پمپ های دومکشه پمپیران آورده شده است. با توجه به اینکه شرکت پمپیران، پمپ های دو مکشه خود را در دو تیپ تولید میکند، مشخصات فنی مختص به هر یک از تیپ های تولیدی (طبقاتی و DSP) نیز در ادامه ارائه شده است.
محفظه پمپ های دو مکشه پمپیران در دو نوع ساخته میشود:
در پمپ های دابل ساکشن با محفظه دو تکه محوری، برای جابجا کردن محور و متعلقات آن، نیازی به جدا کردن پمپ از موتور نیست. همچنین، برای بازدید و تعمیر هم نیازی به جدا کردن پمپ و موتور از یکدیگر نیست و این خود یک مزیت محسوب میشود.
در شرایطی که لازم است مکش سیال به ارتفاعات بالاتری صورت گیرد، پمپ دومکشه، با محفظه حلزونی دوبل تولید میشود. شکل حلزونی و دوبل بودن این محفظه ها، نیروهای شعاعی را کاهش میدهد. به این ترتیب، خیز یا تغییر شکل محور به حدأقل میرسد. همچنین، باری که بر یاتاقان ها وارد میآید، تا حد اطمینان بخش کاهش مییابد. در این پمپ های دو مکشه، علاوه بر رینگ های سایشی، از رینگهای قابل تعویض برای پروانه نیز استفاده میشود.
پروانه پمپ های دابل ساکشن، از نوع پروانه های بسته با پره های خمیده دوبل است. این پروانه ها متقارن هستند و در حالت ایده آل، موجب بالانس کامل نیروی محوری میشوند. پروانه این پمپ ها به صورت استاتیکی و دینامیکی، مطابق استاندارد ISO 1940 بالانس میشود.
در هر دو طرف محور پمپ، بلبرینگ های شیار عمیق نصب شده است. برای اینکه این بلبرینگ ها روان کار کنند، گریسکاری میشوند و در طول عمر خود، نیاز به روانکاری مجدد نخواهد داشت. در صورت نیاز مشتری و سفارش، قابلیت روانکاری با روغن نیز وجود دارد.
آب بندی محور پمپ های دو مکشه پمپیران در دو حالت انجام می شود:
آب بند مکانیکی به جهت چرخش وابسته نیست. برای پمپ هایی که مکش هایی با فشارهای کمتر 16 بار دارند، سیل مکانیکی از نوعِ “غیر بالانس” است. در مورد پمپ هایی که باید فشارهای بالاتر از 16 بار را تحمل کنند، آب بند مکانیکی از نوعِ بالانس است.
در پمپ های دو مکشه پمپیران، آب بندی مکانیکی بر اساس استاندارد DIN 24960 صورت میگیرد.
| جنس قطعات پمپ های دو مکشه پمپیران | |||
| محفظه حلزونی پمپ | پروانه پمپ گریز از مرکز | محور | رینگ های سایشی |
| GG-25 (چدن) | GG-25 (چدن) | Ck45 (فولاد) | GGZ-20 (چدن) |
| GGG-40 (چدن داکتیل) | G-CuA 10Fe (برنز) | 1.4021-05 (فولاد کروم دار) | GC-Cu7ZnPb (برنز) |
| GS-C25 (فولاد ریخته گری) | 1.4408 (برنز) | ||
مشخصات دستگاه های فنی، از جمله پمپ ها و موتورها، معمولاً بر روی یک صفحه به نام پلاک درج میشود. به عنوان مثال، در مورد موتورهای الکتریکی، مشخصه های فنی بر روی پلاک الکتروموتور درج میگردد. این حالت در مورد پمپ های دو مکشه نیز وجود دارد و معمولاً مدل و مشخصه های فنی از آن، بر روی یک صفحه که به پمپ اتصال دارد، درج شده است. یک پمپ دو مکشه با مشخصۀ DSP 200-670 A V دارای ویژگی های زیر است:
در پمپ های دابل ساکشن، با توجه به اینکه مکش از هر دو طرف پروانه صورت میگیرد، نیروی مکش متعادل میشود. این تعادل در نیروی مکش، نیرو و تنشی را که بر محور پمپ وارد میآید نیز متعادل میکند و به این ترتیب، سایش یاتاقانها کم میگردد. دیگر مزیت های پمپ های دابل ساکشن به صورت زیر است.
پمپ های دابل ساکشن در کنار مزایایی که دارند، حجم زیادی داشته و نصب آنها، به فضای بزرگی نیاز دارد. هزینههای ساخت و نگهداری این پمپ ها نیز بالا است. از این رو، از این محصولات در کاربردهای خاص خود استفاده می شود. این کاربردها در ادامه بیان شده است.
پمپهای دو مکشه اغلب در کاربردهایی که به حجم زیادی از سیال نیاز است استفاده می شوند؛ کاربردهایی از قبیل:
در استفاده از پمپ های سانتریفیوژ دو مکشه، مواردی وجود دارد که باید به آنها دقت کنید:
شرکت گستره آبی، نماینده رسمی پمپیران، در زمینه فروش انواع پمپ های صنعتی اعم از پمپ های فشار قوی، گریز از مرکز و پمپ شناور فعالیت دارد. شما می توانید جهت استعلام قیمت پمپ دو مکشه و خرید این محصول، با ما تماس بگیرید. بر اساس نیاز کاری شما، این پمپ را با موتور الکتریکی یا دیزلی و به صورت عمودی یا افقی ارائه می دهیم.
پمپ های پمپیران دارای گواهینامه سیستم مدیریت جامع (IMS) است. این گواهینامه، سیستم مدیریت کیفیت، سیستم مدیریتِ زیست محیطی و سیستم مدیریت ایمنی را شامل میشود. وجود این گواهی نامه ها، تأییدی است بر کیفیت بالای محصولات پمپیران، مطابق با استانداردهای بین المللی.
