ترانسفورماتور هرمتیک

مهندس برق با لباس کار طوسی رنگ و کلاه ایمنی زرد رنگ با در دست گرفتن دفترچه ای در حال بررسی مشخصات ترانسفورماتور کم تلفات است و این شخص در محل ایستگاه شبکه برق قرار دارد.

تغییر ولتاژ یکی از مهم ترین موارد کاربردی است که منجر به استفاده از ترانسفورماتورها می شود. ترانسفورماتورها با توجه به کاربردی که دارند به سه دسته قدرت، توزیع و ویژه تبدیل می شوند. ترانس های هرمتیک نوع خاصی از ترانسفورماتور توزیع می باشند که سیستم خنک کنندگی آن ها با استفاده از روغن عمل می کند. در واقع ترانسفورماتورهای توزیع به دو دسته روغنی و خشک تبدیل می شوند. در ترانس های روغنی، روغن نقش اصلی را در عایق کردن سیم پیچ ها و هسته و همچنین پایین آوردن حرارت ناشی از مقاومت اهمی سیم پیچ ها دارد. در ترانسهای هرمتیک مخزن اصلی ترانسفورماتور با روغن پر می شود. روغنی که برای ترانس هرمتیک مورد استفاده قرار می گیرد، باید از مرغوبیت بالایی برخوردار باشد. در واقع این روغن ها، از نوع معدنی و مطابق استاندارد IEC 602966 می باشد. البته در صورت تمایل می توان از روغن های سینتتیک مانند روغن های سیلیکونی نیز استفاده کرد.

اگر زمان کافی برای خواندن این مقاله را ندارید، کافیست با مشاوران گستره آبی تماس بگیرید.

انواع ترانسفورماتور هرمتیک چیست؟

طراحی خاصی که ترانس هرمتیک دارد موجب شده است که در طیف گسترده ای از بخش ها مورد استفاده قرار گیرد. مهم ترین مزیتی که این ترانسفورماتور ها نسبت به انواع دیگر ترانس های روغنی دارند طراحی مخزن آن می باشد. روغن به عنوان یکی از مهم ترین بخش در ترانسفورماتور هرمتیک در نظر گرفته می شود ( که با گردش خود موجب خنک شدن ترانسفورماتور می شود) که در صورت تماس با هوای آزاد دچار فرسایش می شود؛ به عبارتی اکسیژن موجود در هوا در صورت ترکیب با عناصر روغن به صورت لجن هایی اطراف هسته و سیم پیچ ها را می پوشاند و مانع گردش روغن می شود. در نتیجه حرارت هسته و سیم پیچ بالا می رود و عملکرد دستگاه دچار اختلال می شود. این ترانس ها با توجه به عدم فرسایش روغن و کاهش نیاز به تعویض روغن در مناطقی که امکان بازرسی ترانس با توجه به شرایط نصبی وجود ندارد و همچنین مناطق مرطوب می توانند کمک بزرگی نماید. ترانس هرمتیک به دو دسته ترانسفورماتور هرمتیک با بالشتک گازی و ترانسفورماتور هرمتیک بدون بالشتک گازی تقسیم می شوند.

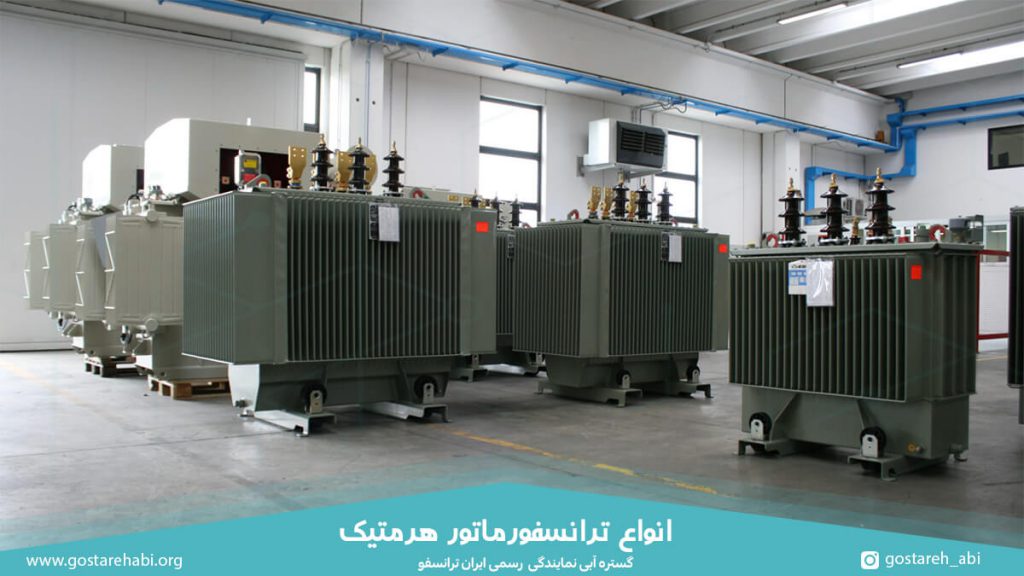

انواع ترانسفورماتورهای هرمتیک در ابعاد مختلف و توان های مختلف ساخته می شوند که در اینجا ابعاد آنها با تغییرات قابل توجهی از کوچک به بزرگ نشان داده شده است و توجه شود که رنگ این دستگاه به رنگ طوسی تهیه شده اند.

انواع ترانسفورماتور هرمتیک در ابعاد مختلف

ترانس هرمتیک با بالشتک گازی

ترانسفورماتور هرمتیک با بالشتک گازی دارای فضایی خالی، بالای سطح روغن می باشند که با گاز خنثی نیتروژن پر شده است. در این نوع ترانس هرمتیک، سطح خاصی برای روغن تعریف شده است. دلیل استفاده از گاز نیتروژن همانطور که ذکر شد خنثی بودن آن است که واکنش خاصی با روغن انجام نمی دهد و روغن را دچار فرسایش نمی کند. علاوه بر این، در این طراحی روغن نمی تواند اثر سوء دیگری نیز بر روی قطعات داخلی ترانس داشته باشد.

کارکرد بالشتک گازی به اینصورت است که به هنگام انبساط روغن اتم های گاز فشرده می شوند، در نتیجه فضای لازم برای انبساط روغن فراهم می شود و با انقباض روغن نیز اتم ها به حالت اولیه خود بر می گردند. اما توجه داشته باشید که یکی از مشکلات ترانسفورماتور هرمتیک گازی این است که هر شرایط غیر طبیعی مانند افزایش ناگهانی جریان و یا صاعقه موجب می شود مقداری از گاز در روغن حل شده و در نتیجه موجب حباب هایی درون روغن می شود که این حباب ها عملکرد خنک کنندگی روغن را مختل خواهند کرد.

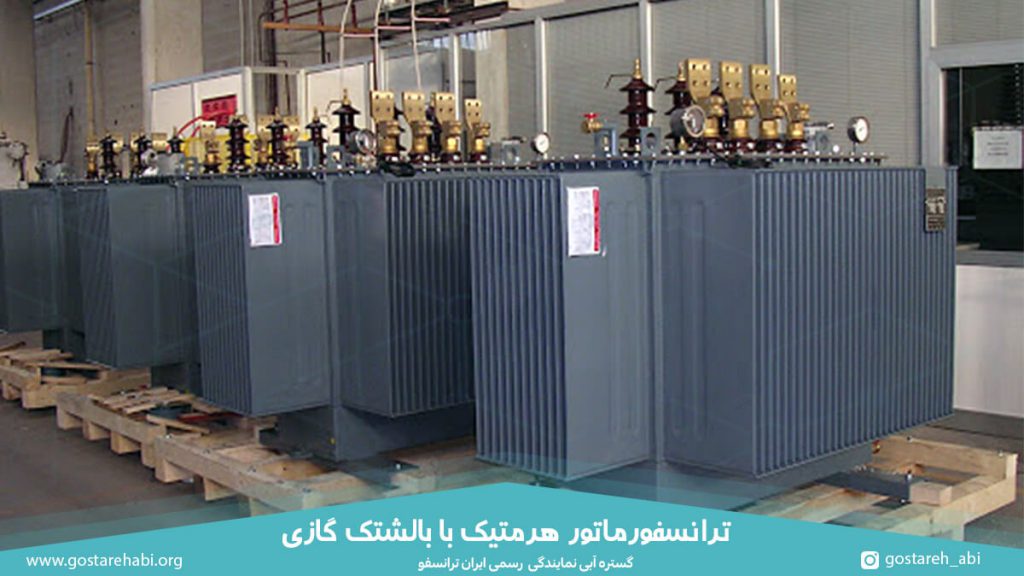

ترانسفورماتورهای هرمتیک به رنگ طوسی که در طراحی آنها از بالشتک گازی برای جبران انبساط و انقباض روغن استفاده شده است و به ترتیب پشت سر هم قرار گرفته اند تا برای بسته بندی و ارسال به مصرف کنندگان آماده شوند.

ترانس هرمتیک با بالشتک گازی آماده برای ارسال به مصرف کنندگان

ترانس هرمتیک بدون بالشتک گازی

در ترانسفورماتور های هرمتیک بدون بالشت گازی در واقع ترانسفورماتوری است که با مخزن کاملا بسته خود مانع تماس مستقیم هوا و روغن می شوند و بدین صورت از تماس هوا و روغن خودداری می شود. این ترانسفورماتور دارای مخزنی هستند که دیواره های آن با خاصیت ارتجاعی طراحی شده اند که با انبساط روغن دیواره های مخزن نیز منبسط می شوند و در نتیجه فضای لازم برای افزایش حجم روغن را فراهم می کنند و هنگامی که روغن منقبض می شود دیواره های به حالت اول خود باز می گردند. اکتیوپارت ترانس هرمتیک بدون بالشتک گازی که شامل سیم پیچ ها و هسته می شوند کاملا درون روغن قرار می گیرند.

ترانس هرمتیک ایران ترانسفو

ایران ترانسفو یکی از تولیدکنندگان بی رقیب ترانسفورماتور توزیع است که ترانسفورماتور هرمتیک سه فاز آن بخش عمده ای از محصولات تولید شده توسط این شرکت را در بر می گیرد و محدوده قدرت این ترانسها بین 25 تا 5000 کیلو ولت آمپر بوده و حداکثر ردیف ولتاژ آن 36 کیلو ولت را تامین می نماید. مصرف کنندگان گرامی می توانند با مراجعه به لیست قیمت ایران ترانسفو در سریع ترین زمان ممکن از قیمت های روز ترانسفورماتور ایران ترانسفو آگاهی یابند و از طرفی با مراجعه به لیست قیمت ترانسفورماتور توزیع به طور مستقیم به قیمت ترانس برق دسترسی یابند و همچنین با تماس با شماره های مندرج در سایت در صورت تمایل به خرید ترانس و تمایل به دریافت مشاوره رایگان انتخاب ترانس اقدام فرمایند.

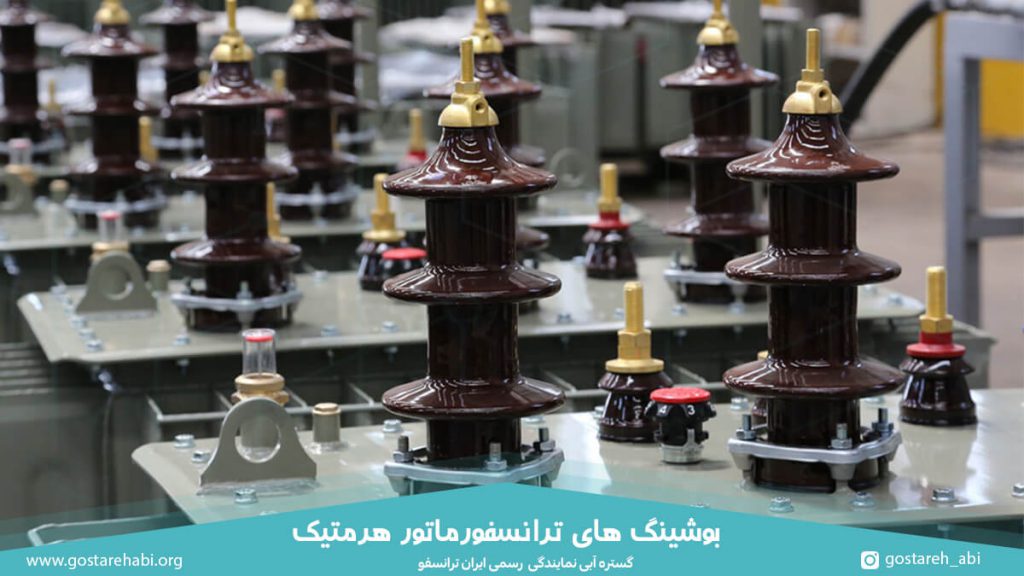

نحوه قرار گرفتن بوشینگهای ترانسفورماتور هرمتیک که به بدنه و هسته ترانسفورماتور متصل هستند و این بوشینگها به عنوان ضربه گیر در مقابل شوک الکتریکی عمل می کنند.

نحوه قرار گیری بوشینگهای ترانسفورماتور هرمتیک در کنار هم

سوالات متداول درباره ترانسفورماتور هرمتیک

  1. ترانسفورماتور هرمتیک چیست؟ ترانسفورماتوری که از تماس روغن با فضای بیرون جلویری می کند ترانس هرمتیک نام دارد.
  2. در ترانس هایی که دارای بالشتک گازی می باشند از چه گازی استفاده می شود؟ در ترانس های هرمتیک گازی از گاز نیتروژن به دلیل خنثب بودن استفاده می شود.
  3. هر چند وقت یک بار روغن درون ترانس نیاز به تعویض دارد؟ در ترانس های هرمتیک به دلیل بسته بودن مخزن و عدم فرسایش روغن می توان ادعا کرد که در تمام طول عمر خود این ترانس نیازی به تعویض روغن ندارد.
  4. ترانسفورماتور های هرمتیک به چند دسته تقسیم می شوند؟ ترانسفورماتور های هرمتیک به دو دسته حاوی بالشتک گازی و فاقد بالشتک گازی تقسیم می شوند.
  5. در ترانسفورماتور هرمتیک فاقد بالشتگ گازی فضای ناشی از انبساط روغن چگونه تولید می شود؟ در این ترانس دیواره های مخزن به شکل ارتجاعی می باشند که با انبساط روغن منبسط می شوند و فضای لازم را فرآهم می کنند.
  6. نقش روغن در ترانسفورماتور های هرمتیک چیست؟ روغن در این نوع ترانس ها نقش خنک کنندگی و عایقی را برعهده دارند.
  7. مزایای استفاده از ترانسفورماتور هاز هرمتیک چیست؟ در این ترانسفورماتو رها به دلیلی بسته بودن مخزن از فرسیاش روغن جلوگیری می شود.
