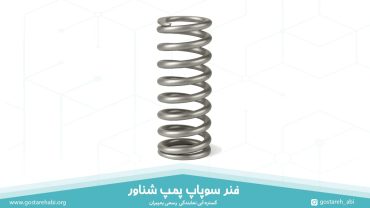

فنر سوپاپ پمپ شناور

فنر سوپاپ پمپ شناور چیست؟

برداشتن و نشاندن صفحه سوپاپ از روی نشیمنگاه و باز و بسته کردن دریچه سوپاپ، توسط یکی از اجزای سوپاپ به نام فنر انجام می شود. این کار توسط خاصیت کشسانی فنر صورت می‌گیرد. به این صورت که در زمان فعالیت پمپ شناور، فشار سیال، فنر را فشرده کرده و صفحه سوپاپ را از روی نشیمنگاه به سمت بالا می‌راند. با توقف فعالیت پمپ، فشار سیال از بین می‌رود و فنر به دلیل خاصیت کشسانی خود، از حالت فشردگی خارج شده و به حالت اول بر می‌گردد. به این ترتیب، صفحه سوپاپ به محل قبلی خود بر روی نشیمنگاه بر می‌گردد و مسیر برگشت آب مسدود می‌شود. در کارکرد پمپ، این چرخه صدها هزار بار رخ می‌دهد و کنش و واکنش فنر می‌بایست سریع، دقیق و قابل تکرار باشد. در تصویر زیر، محل فنر نسبت به صفحه سوپاپ و نشیمنگاه سوپاپ پمپ های شناور نشان داده شده است.

استانداردهای تولید فنر سوپاپ برای پمپ شناور

• ASTM A313: این استاندارد تعیین کنندۀ مشخصات مفتول فولادی فنری است.
• EN 13906-1: برای طراحی و محاسبه فنرهای فشاری از این استاندارد استفاده می‌شود.
• ISO 2162-2:تلرانس‌های ساخت فنر بر اساس این ISO است.
• API 610 Annex F: آزمون خستگی فنرها در تجهیزات چرخان می بایست با این استاندارد مطابقت داشته باشد.

الزامات طراحی

فنر سوپاپ پمپ های شناور باید طوری طراحی و ساخته شوند که تمام ویژگی های زیر را همزمان داشته باشند:

• نیروی فنر می‌بایست بر اساس دبی پمپ، فشار پمپ و وزن صفحه سوپاپ به طور دقیق تنظیم شود.
• فنر سوپاپ پمپ شناور باید در دمای بالا و محیط های خورنده (آب چاه عمیق) ثبات مکانیکی داشته باشد.
• در برابر خستگی فلزی و کاهش تدریجی خاصیت ارتجاعی فنری مقاومت داشته باشد.
• توانایی باز و بسته شدن در بازه‌ زمانی میلی‌ثانیه را داشته باشد.

در کنار این الزامات، برخی از اجزای مرتبط با فنر، به افزایش طول عمر و کارایی بهینه فنر کمک می کنند. از این میان می‌توان به انگشتی سوپاپ اشاره کرد که با کاهش اصطکاک داخلی، به افزایش عمر فنر کمک می‌کند. در تصویر زیر، محور میانی که از وسط صفحه سوپاپ، فنر و نشیمنگاه عبور کرده است، همان انگشتی سوپاپ پمپ شناور است.

مزایای فنر سوپاپ پمپ شناور

• بازگشت خودکار سوپاپ بدون نیاز به سیستم کنترلی.
• عملکرد سریع در برابر نوسانات فشار.
• طول عمر بالا در صورت طراحی دقیق و استفاده از متریال مناسب و با کیفیت.
• قابلیت استفاده در شرایط زیر آب و بدون نیاز به روغن‌کاری.

معایب و محدودیت‌ها

• در سیکل‌های بالا، فنر سوپاپ پمپ شناور ممکن است در معرض خستگی مکانیکی قرار گیرد.
• امکان خوردگی ناشی از مواد شیمیایی یا اکسیژن محلول در آب وجود دارد.
• ضعف در دماهای خیلی بالا در صورت متریال نامناسب.
• شکست ناگهانی در صورت خزش طولانی‌ مدت یا فشار نامنظم.

تعمیر و نگهداری

در تعمیر و نگهداری فنر سوپاپ پمپ شناور، موارد زیر را در نظر داشته باشید:

• نیروی بازگشتی فنر (در تست‌های غیرمخرب) را به صورت دوره ای بررسی کنید.
• پس از هر ۲۰۰٬۰۰۰ سیکل فنر را تعویض نمایید.
• با مشاهده افت عملکرد فنر در مجموعه سوپاپ، آن را تعویض نمایید.
• فنر را به لحاظ زنگ‌ زدگی یا تغییر طول به صورت دوره ای بررسی کنید.
• برای آب‌های معدنی یا سخت از فنر با روکش مقاوم استفاده نمایید.

قیمت فنر سوپاپ پمپ شناور

برای خرید یا استعلام قیمت فنر سوپاپ پمپ های شناور با ما در شرکت گستره آبی، نمایندگی رسمی پمپیران تماس بگیرید: 44972920-021 و 44972921-021

اطلاعات سایز و مشخصات فنر سوپاپ پمپ شناور پمپیران
نام قطعه	مشخصات
فنر سوپاپ پمپ شناور	URD152/4(85)-GG at 6C0223/2
	UQN345/1(163.5)-GG at 6E73/2
	BPN374/1(154/150)-GG at 7A113/2
	BPN466/1(209/200)-GG at 9A553/2
