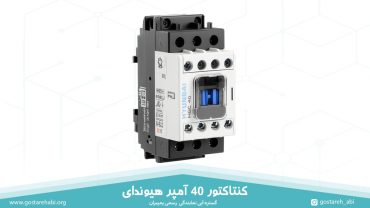

کنتاکتور 40 آمپر هیوندای با توان نامی 18 کیلو وات، با بوبین AC با ولتاژ 220 ولت و DC با ولتاژ 24-220 ولت تولید می‌شود. قیمت کنتاکتور 40A AC پایین تر از کنتاکتور 40 آمپر DC است. این دو محصول هر دو در تیپ AC3 تولید می‌شوند. انواع AC دارای دو کنتاکت کمکی بسته و باز هستند و انواع DC یک کنتاکت کمکی بسته و باز دارند. چنانچه دستگاه شما با جریان برق متناوب کار می‌کند، باید contactor 40 آمپر AC را خریداری نمایید. در مورد دستگاه هایی که با جریان برق مستقیم کار می‌کنند، contactor 40 آمپر DC را خریداری نمایید. هر دو محصول، با برق سه فاز کار می‌کنند. به طور کلی، contactor 40A از کنتاکتورهای پر مصرف در بازار کار برق صنعتی می‌باشد.
کنتاکتور 40 آمپر چیست؟
برای مدیریتِ اتصال و قطع بارهای الکتریکی تجهیزات برقی محیط های صنعتی، تجاری و مسکونی، از نوعی کلیدهای الکترونیکی استفاده می‌شود که بتوانند با تجاوز جریان برق به بیش از 40 آمپر، برق را قطع کنند. به این کلیدهای محافظ، کنتاکتور 40 آمپر گفته می‌شود. در هر کنتاکتور، قطعاتی به نام کنتاکت وجود دارد. وظیفه کنتاکت، باز و بسته کردن مدار است. برای باز و بسته شدن کنتاکت ها، از آهنرباهای الکتریکی استفاده می شود. هنگامی که ولتاژی به سیم‌پیچ کنتاکتور اعمال می‌شود، یک میدان مغناطیسی ایجاد می‌کند که کنتاکت‌ها را به سمت هم می‌کشد و در نتیجه مدار را می‌بندد. هنگامی که منبع تغذیه قطع می‌شود، کنتاکت‌ها به موقعیت اصلی خود برمی‌گردند و در نتیجه مدار را باز می‌کنند.
مشخصات فنی کنتاکتور 40 آمپر هیوندای
یکی از مشخصات کنتاکتورهای 40A تیپ جدید هیوندای یا همان HGC، وجود چهار عدد پلاتین در بالای کنتاکتور است. دو تا از این پلاتین ها باز و دو تای دیگر بسته هستند. این محصول به لحاظ شکل ظاهری، شبیه کنتاکتور 32 آمپر هیوندای است؛ اما سایر مشخصات فنی منحصر آن به صورت زیر است.
- کشور سازنده: کره جنوبی
- شرکت سازنده: هیوندای.
- مدل: HGC
- تیپ: AC3
- استاندارد ساخت: IEC 60947-4-1
- حداکثر جریان مجاز (جریان نامی): 40 آمپر.
- ولتاژ بوبین (سیم پیچ): 220 ولت AC؛ 24-220 ولت DC
- تعداد فاز: 3 (سه فاز).
- کنتاکت های اصلی: 1NO1NC یا 2NO2NC
- تعداد کنتاکت کمکی: 2 کنتاکت کمکی باز و بسته در انواع AC؛ یک کنتاکت کمکی باز و بسته در انواع DC.
- ابعاد کنتاکتور 40 آمپر AC هیوندای: 45×6×96.6 (عرض 45 میلیمتر، ارتفاع 99.6 میلیمتر، قطر 96.6 میلیمتر).
- ابعاد کنتاکتور 40 آمپر DC هیوندای: 45×6×129.5 (عرض 45 میلیمتر، ارتفاع 99.6 میلیمتر، قطر 129.5 میلیمتر).
- توان (قدرت) قابل کنترل:حدأکثر 18 کیلو وات.
- دمای کاری مجاز: در محدودۀ +60°C تا -5°C
- عمر مکانیکی: 10.000 بار.
- عمر الکتریکی: 10.000 بار .
- قابلیت نصب: روی دیوار / روی ریل 35 میلیمتری.
- وزن کنتاکتور 40 آمپر AC هیوندای: 0.5 کیلوگرم (500 گرم).
- وزن کنتاکتور 40 آمپر DC هیوندای: 0.65 کیلو گرم (650 گرم).
در تصویر زیر، چیدمان یا آرایش کنتاکت ها در contactor 40A هیوندای نشان داده شده است. در سمت راست تصویر نیز محل قرار گیری کنتاکت های کمکی نشان داده شده است. کنتاکت های کمکی را می توانید از بخش کناری کنتاکتور و یا از بخش جلویی، به آن متصل کنید.
تفاوت کنتاکتور 40 امپر هیوندای نوع AC با DC
شرکت هیوندای الکتریک، کنتاکتورهای 40A خود را طوری تولید می‌کند که قابلیت کار با منبع تغذیه جریان مستقیم یا همان DC و جریان متناوب یا همان AC را داشته باشند. این دو محصول، تفاوت های اندکی با یکدیگر دارند که در جدول زیر درج شده است.
| تفاوت کنتاکتور 40 امپر AC با DC | ||
| ویژگی | کنتاکتور 40 آمپر AC هیوندای | کنتاکتور 40 آمپر DC هیوندای |
| منبع تغذیه | جریان برق متناوب | جریان برق مستقیم |
| تعداد کنتاکت کمکی | 2 عدد | 1 عدد |
| ابعاد (میلیمتر) | عرض 45، ارتفاع 99.6، قطر 96.6 | عرض 45، ارتفاع 99.6، قطر 129.5 |
| وزن | 500 گرم | 650 گرم |
| قیمت | نسبت به DC کمتر | نسبت به AC بالاتر |
کاربرد کنتاکتور 40A هیوندای
کنتاکتور 40A یک بریکر پرکاربرد در تأسیسات الکتریکی مختلف است. برخی از کاربردهای رایج آن عبارتند از:
- کنترل موتورهای الکتریکی؛ برای موتور AC از contactor AC و برای موتور DC از contactor DC استفاده کنید.
- کنترل مدارهای روشنایی
- کنترل سیستم‌های گرمایش و سرمایش
- کنترل سیستم‌های توزیع برق
مزیت ها
برخی از مزایای استفاده از کنتاکتور ۴۰ آمپر هیوندای در تاسیسات الکتریکی عبارتند از:
- عملکرد قابل اعتماد.
- طول عمر بالا.
- نصب و استفاده آسان.
- دوام بالا.
- کم صدا و کم لرزش.
- هزینه نگهداری پایین.
- قابلیت اتصال و نصب رله حرارتی بی متال در زیر کنتاکتور.
- استحکام در شرایط محیطی خاص مثل محیط های با درجه حرات و رطوبت بالا.
- وجود لوازم جانبی کنتاکتورهای هیوندای در کشور.
- قابلیت انتخاب و خرید کنتاکتور 40 امپر نوع AC و DC متناسب با منبع تغذیه مورد نظر شما.
نکات قابل توجه در خرید کنتاکتور 40 آمپر هیوندای
در خرید کنتاکتور ۴۰ امپر هیوندا، در نظر گرفتن عوامل زیر ضروری است:
- جریان نامی
- ولتاژ نامی
- نوع بار (مقاومتی، القایی یا خازنی)
- تعداد پل / فاز
- ولتاژ کنترل
- نوع جریان منبع تغذیه (جریان مستقیم / جریان متناوب)
- نوع الکتروموتور در صورتی که کنتاکتور را برای الکتروموتور خریداری می‌کنید. اینکه الکتروموتور شما AC است یا DC.
پس از انتخاب و خرید محصول مورد نظر خود، موارد زیر را بخاطر داشته باشید و انجام دهید:
- به طور دوره ای، کنتاکت ها را تمیز و سفت کنید.
- مقاومت سیم پیچ کنتاکتور را به طور دوره ای بررسی نمایید.
- اگر کنتاکت ها فرسوده شدند، آن ها را تعویض نمایید.
بخاطر داشته باشید که برای دستیابی به عملکرد بهینه هر دستگاهی، انتخاب نوع مناسب در کنار انجام اقدامات نگهداری دوره‌ای، ضروری است.
