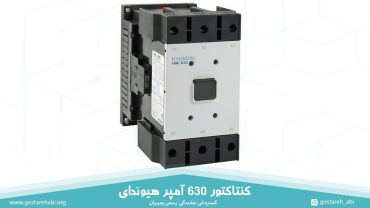

کنتاکتور 630 آمپر هیوندای با بوبین AC و DC

مشخصات فنی کنتاکتور 630 آمپر هیوندای

• کشور سازنده: کره جنوبی
• شرکت سازنده: هیوندای الکتریک (HYUNDAI Electric)
• جریان نامی (حداکثر جریان عملیاتی مجاز): 630 آمپر.
• توان (قدرت) قابل کنترل:حدأکثر 330 کیلووات.
• ولتاژ بوبین (سیم پیچ): 240-100 ولت AC؛ 220-110 ولت DC
• تعداد فاز: 3 (سه فاز).
• تعداد کنتاکت های اصلی: 2NO و 2NC (دو کنتاکت باز و دو کنتاکت بسته).
• تعداد کنتاکت کمکی: 2 کنتاکت کمکی باز و 2 کنتاکت کمکی بسته.
• قابلیت نصب: روی دیوار یا تابلو برق با پیچ / روی ریل فلزی.
• عمر مکانیکی: 10000 بار.
• عمر الکتریکی: 10000 بار.

در تصویر زیر، تجهیزات جانبی این محصول نشان داده شده است. همانطور که ملاحظه می کنید، دو کنتاکت کمکی، یک پوشش محافظ، یک رله اضافه بار و یک قفل مکانیکی اینترلاک، از جمله اکسسوری هایی هستند که می‌توانید با اتصال مستقیم به کنتاکتور، به منظور ارتقاء کارایی آن، استفاده کنید.

وزن و ابعاد کنتاکتور 630A هیوندای

وزن contactor 630A هیوندای 25 کیلوگرم است. ابعاد آن 276×314×255.3 میلیمتر می باشد. به عبارت دیگر، عرض آن 27.6 سانتیمتر، ارتفاع آن 31.4 سانتیمتر و قطرش 25.5 سانتیمتر است.

کنتاکتور 630 آمپر AC چه تفاوتی با DC دارد؟

در خرید کنتاکتور 630 آمپر هیوندای، دست شما برای انتخاب AC یا DC بودن کنتاکتور باز است و هر دو گزینه در بازار ایران موجود می باشد. این دو محصول به لحاظ میزان جریان نامی (630A)، قدرت (330KW)، تعداد کنتاکت های اصلی و کمکی، وزن و ابعاد، مشابه هم هستند. تفاوت شان در موارد زیر است:

1. هسته الکترومغناطیسی کنتاکتورهای AC از ورق‌های فولادی سیلیکونی چندلایه ساخته می‌شود؛ اما هسته کنتاکتورهای DC از فولاد نرم است.
2. هسته الکترومغناطیسی در کنتاکتورهای AC اغلب به شکل E و در کنتاکتورهای DC اغلب به شکل U است.
3. در انتهای هسته استاتیک کنتاکتورهای AC یک حلقه اتصال کوتاه تعبیه می‌شود. این حلقه به حذف لرزش و نویز ناشی از آهنربای الکتریکی کمک می‌کند. برای کنتاکتورهای DC حلقه اتصال کوتاه در نظر گرفته نمی شود، زیرا نیازی به آن نیست.
4. جریان راه‌ اندازی کنتاکتورهای AC بالا است و دارای حداکثر فرکانس کاری ۶۰۰ بار در ساعت می باشد. جریان راه اندازی در کنتاکتور DC حدود ۱۲۰۰ بار در ساعت است.
5. در کنتاکتور DC عامل خاموش کننده، قوس مغناطیسی است، در حالی که در کنتاکتور AC عامل خاموش‌کننده قوس شبکه‌ای است.
6. کنتاکتور 630 آمپر AC هیوندای با ولتاژی در محدودۀ 100 – 240 ولت کار می‌کند. کنتاکتورهای 630 آمپر DC هیوندای با ولتاژی در محدودۀ 110 – 220 ولت کار می‌کنند.

می‌توانید از این دو محصول برای الکتروموتور AC و الکتروموتور DC با جریان و توان مربوطه، استفاده کنید.

نکاتی برای استفاده و نگهداری

برای اینکه به بهینه ترین حالت استفاده از کنتاکتور خود برسید، به موارد زیر توجه داشته باشید:

به صورت دوره ای کنتاکت های کنتاکتور را بررسی کنید؛ در این بررسی ها، حواستان به ساییدگی بیش از حد کنتاکت ها، سوختن یا سوراخ شدن آن ها باشد. محیط عاری از رطوبت و گرد و غبار، سلامت کنتاکت ها و افزایش طول عمر آن ها را تضمین می‌کند.

همچنین حرکت روان آرمیچر و عملکرد مناسب فنر اطمینان حاصل کنید. مشکلات فنر می تواند مانع از بسته شدن کنتاکت ها شود.

تا حد امکان کنتاکتور را در محیطی تعبیه کنید که تهویه هوا در آنجا مناسب باشد. نبود گردش کافی هوا، می‌تواند منجر به داغ کردن کنتاکتور شود.

گاه با وجود تهویه مناسب در محل، دستگاه بیش از حد معمول گرم می‌شود یا داغ می‌کند. در این موارد، اتصالات را چک کنید. اتصالات ضعیف می تواند منجر به این امر شود.

بر روی بدنه کنتاکتور، ترمینال های لاین با حرف L (اختصار کلمه Line به معنی خط است) و به صورت L1، L2 و L3 نشان داده شده که به “منبع تغذیه ورودی” اشاره دارد.

ترمینال های سیم پیچ نیز با حرف A و به صورت A1 و A2 مشخص شده است. ترمینال‌های سیم پیچ به ولتاژ مدار کنترل متصل می‌شوند. در تصویر زیر، نمودار ساده ای از مدار contactor 630A را می‌بینید. در این تصویر، موقعیت ترمینال های سیم پیچ (A1 و A2) و ترمینال های لاین (L2،L1 و L3) نیز نشان داده شده است.

قیمت کنتاکتور 630 آمپر هیوندای

فرقی ندارد بوبین کنتاکتور شما از نوع AC باشد یا DC. قیمت کنتاکتور 630A HYUNDAI که در ابتدای همین صفحه درج شده است، شامل هر دو نوع (AC و DC) می‌باشد. شما می توانید این محصول را به قیمت نمایندگی، از ما در شرکت گستره آبی خریداری نمایید. خرید از نمایندگی محصولات هیوندای الکتریک، اطمینان از اصل بودن این کالای کره ای را به همراه دارد. جهت ثبت سفارش و خرید با ما تماس بگیرید. همچنین اگر سؤالی در این زمینه دارید، با کارشناسان ما ارتباط برقرار کنید. انتخاب صحیح، نصب حرفه ای و نگهداری مناسب برای عملکرد ایمن و قابل اعتماد کنتاکتور شما بسیار مهم است.

سؤالات متداول پیرامون کنتاکتور 630 آمپر هیوندای

1. Contactor 630A HYUNDAI برای دستگاه های با برق AC استفاده می‌شود یا DC؟ این کنتاکتور هم برای کارکرد با جریان برق AC و هم برای کارکرد با جریان برق DC موجود است. بسته به نیاز کاری خود، می توانید یکی را انتخاب کنید.
2. آیا می‌توانم از این محصول برای الکتروموتورهای تک فاز استفاده کنم؟ خیر؛ فقط برای الکتروموتورهای سه فاز القایی با روتور قفس سنجابی می‌توانید استفاده کنید.
3. آیا می‌توانم بجای کنتاکتور، از رله حرارتی بیمتال استفاده کنم؟ بیمتال حرارتی جلوی جریان های ورودی بیش از حد و ولتاژهای نامتعادل را می‌گیرد. اگر کنتاکتور نباشد، دستگاه‌های شما قطع و وصل ایمن را نخواهند داشت؛ به ویژه در قطع و وصل های مکرر آسیب خواهند دید. ضمن اینکه رله‌ها توان کمی دارند و به همین دلیل اغلب ویژگی‌های امنیتی ندارند، در حالی که کنتاکتورها به دلیل تحمل بارهای بیشتر، دارای ویژگی‌های امنیتی مانند سرکوب قوس هستند. بنابراین، این دو کلید مکمل یکدیگر هستند و یکی از آن‌ها بر دیگری برتری ندارد.
4. ولتاژ بوبین کنتاکتورهای 630A هیوندای چقدر است؟ ولتاژ بوبین کنتاکتورهای 630 آمپر DC، 220-110 ولت است. ولتاژ بوبین کنتاکتورهای 630 آمپر AC، 240-100 ولت می‌باشد.
5. برای خرید کنتاکتوری با ابعاد مشابه کنتاکتور 630 آمپر هیوندای اما با توان بالاتر، گزینه ای موجود است؟ بله؛ می‌توانید کنتاکتور 800 آمپر هیوندای (با توان 400KW) را انتخاب کنید. ابعاد این دو محصول مشابه هم به صورت قطر 3 ، ارتفاع 314 و عرض 276 میلیمتر است.
