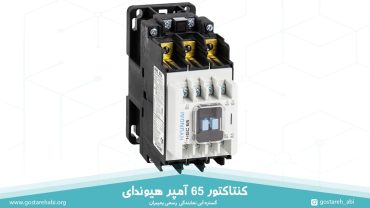

کنتاکتور 65 آمپر هیوندای با جریان نامی 65 آمپر، ولتاژ 200 ولت و جریان برق AC کار می‌کند و قادر است حدأکثر تا 30 کیلو وات قدرت را تحمل کند. مدل این کنتاکتور HGC و تیپ آن AC3 است و 2 کنتاکت کمکی باز و دو کنتاکت کمکی بسته دارد. جریان و قدرت contactor 65A در محدودۀ متوسط قرار دارد. با توجه به اینکه در صنعت، دستگاه هایی که در این محدوده کار می‌کنند فراوان هستند، کنتاکتور 65 آمپر، یکی از پراستفاده ترین کلیدهای محافظ محسوب می‌شود. نوع پیچ و ترمینال قدرت در کنتاکتور HYUNDAI 65A طوری است که برای اتصال سیم های قدرت به آن، باید از کابلشو استفاده کرد. توجه داشته باشید که حتما از کابلشو استاندارد و با کیفیت و سایز مناسب استفاده کنید تا بدین ترتیب، از عمر معقول و منطقی دستگاه خود بهره مند شوید.
مشخصات فنی کنتاکتور 65 آمپر هیوندای
- کشور سازنده: کره جنوبی
- شرکت سازنده: هیوندای الکتریک (HYUNDAI)
- مدل: HGC
- تیپ: AC3
- استاندارد ساخت: IEC 60947-4-1
- حداکثر جریان مجاز (جریان نامی): 65 آمپر.
- ولتاژ بوبین (سیم پیچ): 220 ولت AC
- توان (قدرت) قابل کنترل:حدأکثر 30 کیلو وات.
- تعداد فاز: 3 (سه فاز).
- تعداد کنتاکت های اصلی: 2NO2NC (دو کنتاکت باز و دو کنتاکت بسته)
- تعداد کنتاکت کمکی: 2 کنتاکت کمکی باز و 2 کنتاکت کمکی بسته
- وزن کنتاکتور 65 آمپر هیوندای: 0.8 کیلوگرم (800 گرم).
- ابعاد کنتاکتور 65 امپر AC هیوندای: 55×6×129.1 (عرض 55 میلیمتر، ارتفاع 127.6 میلیمتر، قطر 129.1 میلیمتر).
- دمای کاری مجاز: در محدودۀ +60°C تا -5°C
- عمر مکانیکی: 10000 بار.
- عمر الکتریکی: 10000 بار .
- قابلیت نصب: روی دیوار / روی ریل 35 میلیمتری.
- کد فنی کنتاکتور 65 امپر هیوندای: HYUNDAI HGC 65
کنتاکتور 65 آمپر اصل هیوندای، برای تمام ترمینال ها، دارای درب حفاظ مانند است. این درب ها داخل یک کیسه پلاستیکی قرار داده شده و در جعبه گذاشته شده است.
اکسسوری های کنتاکتور 65 آمپر هیوندای
اکسسوری های جانبی که می‌توانید به کنتاکتور 65 آمپر هیوندای وصل کنید و از آن‌ها استفاده کنید عبارتند از:
- یک کنتاکت کمکی که از جلو به کنتاکتور متصل می‌شود.
- دو قطعه کنتاکت کمکی که از کنار کنتاکتور قابل نصب است.
- قفل مکانیکی (Mechanical latching block)
- زمان سنج (Timer)
- قفل داخلی مکانیکی (Mechanical interlock block)
- پوشش ایمنی (محافظ) برای جلوی کنتاکتور (Front safety cover)
- جذب کننده امواج (Surge Absorber)
- رله حرارتی اضافه بار (بیمتال) (thermal overload relay)
موقعیت تمام این اکسسوری ها نسبت به کنتاکتور، در تصویر زیر نشان داده شده است.
از کنتاکتور 65A هیوندای به عنوان یک کلید حفاظتی یا تجهیز جانبی رله های صنعتی استفاده می‌شود. برای کنترل الکتروموتورها در برابر هجوم جریان و بالا رفتن آمپر مورد استفاده قرار می‌گیرد. برای رسیدن به بیشترین و بالاترین درجه ایمنی برای موتور دستگاه ها، پیشنهاد می‌شود از آن در کنار سایر سوئیچ های محافظ استفاده کنید. به عنوان مثال، در مورد دستگاه هایی جریان‌های برق بالای 1000 آمپر از خود عبور می‌دهند، بهترین گزینه در کنار کنتاکتور، کلید هوایی است.
کنتاکتور 65 آمپر 220 ولت هیوندای در موارد زیر کاربرد دارد:
- راه اندازی موتورهای سه فاز برای پمپ‌ها و ماشین آلات صنعتی بزرگ.
- مدیریت سیستم‌های تهویه مطبوع و خنک سازی.
- کنترل بارهای مقاومتی در کاربردهای گرمایشی.
سؤالات متداول در خرید کنتاکتور 65 آمپر
- کنتاکتور 65 آمپر هیوندای چه تفاوتی با کنتاکتور 50 آمپر هیوندای دارد؟ تفاوت این دو دستگاه در مقدار جریان نامی و توان شان است. جریان نامی (65A) و توان (30KW) کنتاکتور 65 امپر، بیشتر از جریان نامی (50A) و توان (22KW) کنتاکتور 50 آمپر است. سایر موارد مانند ابعاد و وزن هر دو کنتاکتور و تعداد کنتاکت هایشان مشابه است.
- آیا contactor 65A هیوندای قابلیت اتصال به رله حرارتی بی متال را دارد؟ بله؛ می‌توانید رله حرارتی را از قسمت زیرین کنتاکتور به آن وصل کنید.
- چه بی متالی برای کنتاکتور 65A هیوندای مناسب است؟ بی متال HGC 65K با رنج جریان 45-63 آمپر.
- راه اندازی دو ضرب با contactor 65A برای چه الکتروموتورهایی مجاز است؟ الکتروموتوری که قدرت آن حدأکثر 45 کیلو وات باشد.
- راه اندازی تک ضرب با contactor 65A برای چه الکتروموتورهایی مجاز است؟ الکتروموتوری که قدرت آن حدأکثر 22 کیلو وات باشد.
- آیا برای راه اندازی و استفاده از کنتاکتور تجهیزات جانبی خاصی لازم است؟ بسته به نوع استفاده (تک ضرب یا ستاره مثلث) مدار فرمان مخصوص به خود را نیازمند می باشد.
