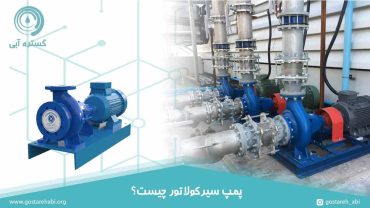

پمپ سیرکولاتور
پمپ سیرکولاتور (circulator pump) یا پمپ گردشی، نوعی پمپ گریز از مرکز است که کار آن، جابجا کردن سیالات در داخل یک سیستم یا محفظۀ بسته می باشد. انواع پمپ گردشی شامل پمپ سیرکولاتور خطی و زمینی و همچنین سیرکوله های سرعت ثابت و سرعت متغیر است. انواع سرعت ثابت برای تاسیسات کوچک که در آنها تقاضای جریان ثابت است و انواع سرعت متغیر برای تأسیسات بزرگ مناسب است. کاربرد پمپ سیرکوله، استفاده در سیستمهای تهویه مطبوع و سرمایش جهت گردش کارآمد آب با دمای پایین در سراسر شبکه و همچنین سیستمهای گرمایشی موتورخانه ها، پکیج ها، رادیوتورها و گرمایش از کف است. برای خرید پمپ سیرکوله، به سرعت جریان، توان، راندمان و قابلیت اطمینان پمپ توجه نمایید. پمپیران، گراندفوس، نوید موتور، لئو و ویلو از برندهای مطرح پمپ های سیرکوله در ایران هستند. جهت استعلام قیمت پمپ سیرکولاتور، با ما در شرکت گستره آبی تماس بگیرید.
برای جابجا کردن سیالات در سیستم های بسته، از پمپهای گریز از مرکز خطی به نام “پمپ گردشی” یا “سیرکوله” (Circulating Pump) استفاده میشود. در این پمپ ها، آب به وسیله نیروهای گریز از مرکز حرکت میکند. نکته مهم در اینجا، عملکرد پمپ در سیستم بسته است؛ به این صورت که پمپ شما، پس از وارد کردن سیال از بیرون به داخلِ محفظه خود، آن را به خارج از محفظه پمپاژ نمیکند. بلکه به گردش مجدد همان مایع کمک میکند تا به این ترتیب، جریان، فشار و دمای ثابتی را حفظ کند.
در سیستمهای تهویه مطبوع، این به معنای گردش آب گرم از دیگ بخار به رادیاتورها یا آب سرد در یک حلقه خنککننده است. در تأسیسات صنعتی، پمپ گردشی می تواند سیال فرآیند را در دمای پایدار نگه دارد و یا آن را از طریق یک سیستم تصفیه منتقل کند. پمپ های سیرکوله تقریباً همیشه از نوع جریان شعاعی هستند.این پمپها برای دبی کم تا متوسط و هد (فشار) نسبتاً زیاد طراحی میشوند.
بیشترِ پمپ های سیرکولاتور به صورت پمپ سانتریفیوژ (گریز از مرکز) تهیه میشود؛ اما این پمپ ها به صورت جابجایی مثبت نیز تولید میشوند. با این حال، به دلیل کارایی و قابلیت اطمینان بالا در تولیدات سانتریفیوژ، کارخانه ها اغلب این محصول را به صورت گریز از مرکز تولید میکنند.
پمپ های سیرکوله بر اساس نحوه قرارگیری در مدار به دو دسته کلی تقسیم میشوند:
این پمپ ها به لحاظ سرعت نیز به دو دسته تقسیم می شوند:
هر یک از انواعی که در بالا نامبرده شد، در ادامه توضیح داده شده است.
پمپ سیرکوله خطی (Linear pump) روی لوله نصب میشود و میتواند تک دور، دو دور و یا چند دور باشد. منظور از خطی بودن، این است که مکش و رانش پمپ در یک راستا است؛ این امر موجب سهولت طراحی سازه ها و لوله کشی میگردد. الکتروپمپ های سیرکولاتور خطی بدون کوپلینگ بوده و نیازی به روغنکاری ندارند. این محصولات دارای ترموگارد بوده و با افزایش دما نمیسوزند. جنس پروانه پمپ چدنی است. کارکرد آرام پمپ های سیرکولع خطی، آلودگی صوتی ایجاد نمیکند و فضای کار شما را مطلوب نگه میدارد.
در ظرفیتهای بالا، از پمپها و الکتروپمپهای سنگین استفاده میشود. وزن این پمپ ها و الکتروپمپ ها سنگین است و لولهها نمیتوانند وزن آنها را تحمل کنند. در چنین شرایطی، شاسی روی زمین قرار میگیرد و برای جلوگیری از کاهش ارتعاشات، از ضربهگیر استفاده میشود. در سیرکولاتورهای زمینی، برای کاهش میزان لرزش پمپ، از لرزه گیر استفاده می شود.
پمپ های سیرکولاتور سرعت ثابت، صرف نظر از نیاز به گرمایش یا سرمایش با سرعت جریان ثابت کار میکنند و ویژگی های زیر را دارند:
در پمپ های گردشیِ سرعت متغیر، می توانیم سرعت گردش آب را مطابق با نیاز کاری سیستم ها تنظیم کنیم. بنابراین، به دلیل تنظیم جریان و سرعت گردش پمپ، جلوی مصرف بی رویه انرژی را می گیریم. سیرکولاتورهای سرعت متغیر به ویژه برای سیستمهای بزرگی که تقاضا در طول روز یا فصول مختلف متغیر است (گرمایش مرکزی در ساختمانهای بزرگ، مدارهای آب صنعتی یا استخرهای عمومی) مناسب می باشد. پمپ سرعت متغیر، کنترل دمای بهتر و پاسخ سریعتر به تغییرات تقاضا را فراهم میکند.
همانطور که قبلا هم بیان شد، پمپ سیرکولاتور نوعی پمپ گریز از مرکز است. چنین پمپهایی، پمپهای گریز از مرکز درون خطی هستند، یعنی ورودی و خروجی آنها در یک راستا قرار دارد.
این پمپ از یک پروانه چرخان برای ایجاد فشار و حرکت سیال در سیستم استفاده میکند. از آنجا که سیستم بسته است (به این معنی که از همان سیال دوباره استفاده میشود)، این پمپها نیازی به بالا آوردن سیال یا کشیدن سیال از منبع ندارند. کارکرد یا عملکرد این پمپ ها، حفظ تداوم حرکت سیال است.
برای اینکه پمپ سیرکولاتور عملیات پمپاژ را آغاز نماید، لازم است یک اختلاف فشار در سیستم لوله کشی ایجاد کند. اختلاف فشار، باعث می شود سیال از طریق درگاه ورودی به داخل پمپ سیرکوله کشانده شود. در واقع این اختلاف فشار به دلیل چرخش پروانه پمپ رخ میدهد. با توجه به اینکه پمپ گردشی، جریان را در یک محفظۀ بسته هدایت و مدیریت می کند، جریان در این محفظه به صورت مداوم حفظ میشود و این چرخه تکرار میشود. به طور کلی، پمپ های سیرکوله به لحاظ مصرف انرژی، کم مصرف هستند. مزیت دیگر اینکه با تنظیم سرعت پمپاژ بر اساس نیاز کاری، می توانید مصرف انرژی را به حداقل ممکن برسانید.
در یک توضیح کوتاه، میتوان عملکرد پمپ سیرکوله را طی مراحل زیر بیان کرد:
نکته قابل توجه اینکه: پمپهای گردشی برای فشارهای بالا ساخته نشدهاند. اگر سیستم شما نیاز به جابجایی سیال در مسافتهای طولانی یا تغییرات عمودی بزرگ دارد، باید از پمپ های دیگر مانند پمپ های فشار قوی و شناور استفاده نمایید. چنانچه تمایل به اطلاع از انواع و قیمت این محصولات دارید، به صفحات قیمت پمپ فشار قوی و قیمت پمپ شناور مراجعه نمایید.
محاسبه دبی برای پمپ های سیرکولاتور در سیستم های گرمایشی و سرمایشی به صورت زیر است:
با تقسیم کیلوکالری بر عدد ثابت۲۵۰۰، دبی (GPM) یا حجم آب در گردش در همان بخش از سیستم گرمایش به دست میآید:
(Heating Kcal/2500 = BTU /10000 = GPM)
با تقسیم کیلوکالری هر بخش از سیستم خنککننده بر عدد ثابتِ ۱۲۵۰ ، دبی (GPM) یا حجم آب در گردش در همان بخش از سیستم خنککننده به دست میآید.
(Cooling Kcal / 1250 = BTU / 5000) = GPM)
یکی از عوامل مهم و تعیینکننده در محاسبه صحیح هد یا فشار مورد نیاز پمپ سیرکولاتور، توجه به نیروی ثقل و جریان طبیعی آب در داخل لولههای عمودی سیستم گرمایش و سرمایش ساختمان است. بنابراین، وظیفه پمپهای سیرکولاتوری که فقط در سیستمهای بسته سرمایش و گرمایش استفاده میشوند، جبران افت فشار اصطکاکی جریان آب در طول لولهها، اتصالات، شیرآلات و کویلهای سیستم سرمایش و گرمایش ساختمان است. بنابراین، دور موتور این پمپها معمولاً کمتر از دور موتور پمپ های آبرسان همان پروژه است و این امر عملاً توان و قدرت موتور الکتروپمپ سیرکولاتور مورد نیاز پروژه را کاهش میدهد.
پمپ های گردشی به جابجایی آب گرم در ساختمان ها و خانه ها کمک میکند و با حرکت و گردش آب گرم در لوله های موجود در کف، خانه را گرم نگه می دارند. این دستگاه ها مزیت هایی دارند که موجب استفاده از آن ها در موارد مختلف شده است. مهمترین موارد استفادۀ پمپ های گردشی در کارکردهای زیر است:
در زمان خرید پمپ گردشی، موارد فنی وجود دارد که لازم است آن ها را در نظر داشته باشید:
در استفاده از پمپ گردشی، توجه داشته باشید که این ها معمولاً بیصدا هستند؛ بنابراین، اگر صدای وز وز دارند یا ضربه میزند، مشکلی وجود دارد.
پمپ های گردشی یا سیرکوله، در برندهای مختلف همچون گراندفوس، ویلو و نوید موتور در بازار موجود است؛ اما یکی از برندهای معتبر و پرطرفدار که سابقه طولانی در تولید پمپ های مختلف برای کاربری های متنوع دارد پمپیران می باشد. جهت خرید پمپ سیرکولاتور، با ما در شرکت گستره آبی، نمایندگی رسمی پمپیران تماس بگیرید.
