10 کابل برق افشان سنگین پربازدید گستره آبی

کابلهای برق با توجه به سطح ولتاژی که در آن انرژی الکتریکی را جابجا می نمایند نام گذاری می شوند و کابلهای برق مد نظر ما در اینجا دارای ولتاژ 450/750 ولت می باشد و نام گذاری این سری از کابلهای برق به صورت کابل برق افشان سنگین می باشد. توجه داشته باشید که این کابلهای برق در ساختار خود از یک هادی مسی یا آلومینیومی به همراه روکش یا عایقی از جنس پلی وینیل کلراید یا PVC بهره می برند که به این کابلهای برق اجازه می دهد مقاومت و استحکام لازم برای کاربرد در شرایط کاربری مختلف را داشته باشد. آنچه در اینجا مایلیم با شما مصرف کنندگان عزیز در میان بگذاریم 10 کابل برق افشان سنگین پربازدید می باشند و مشخصات آن ها به صورت خلاصه آورده شده اند.

10 کابل برق افشان سنگین پربازدید در گستره آبی

کابل برق افشان سنگین 5 در 6 روکش PVC

کابل برق افشان سنگین 5 در 6 روکش PVC همانطور که می توانید از نام آن حدس بزنید دارای 5 رشته و سطح مقطع 6 میلی متر مربع می باشد. به عبارت بهتر می بایست بیان کنیم که هر رشته از این کابل برق افشان سنگین 5 در 6 دارای 79 عدد مفتول مسی با قطر 0.30 میلی متر است و از انعطاف پذیری بالایی به دلیل افشان بودن برخوردار است. این کابل سنگین دارای ضخامت عایقی 0.88 میلی متر و روکشی به ضخامت 1.3 میلی متر می باشد. از طرفی برای این کابل انعطاف پذیر قطر خارجی معادل 156 میلی متر می باشد. در هر کیلومتر از این کابل برق سنگین افشان حداکثر مقاومت رسانا 3.30 اهم و وزن تقریبی 458 کیلوگرم تخمین زده شده است.

کابل برق افشان سنگین 5 در 10 روکش PVC

این کابل برق یک کابل برق 5 رشته است که به طور کلی دارای سطح مقطع 6 میلی متر مربع است. این کابل افشان دارای 75 رشته مفتول مسی به قطر 0.40 میلی متر است که در هر رشته از این کابل برق قرار می گیرد و در نهایت سطح مقطع نهایی را ایجاد می کند. عایق پی وی سی که برای این کابل برق افشان در نظر گرفته شده است دارای ضخامت 1 میلی متر است. از طرفی کابل برق افشان سنگین 5 در 10 روکش PVC از روکشی به ضخامت 1.6 میلی متر و نهایتا قطر خارجی 20.7 میلی متر برخوردار می باشد. حداکثر مقاومت هادی مسی در این کابل برق برای هر کیلومتر 1.91 اهم و وزن تقریبی این کابل برق در هر کیلومتر معادل 764 کیلوگرم است.

کابل برق افشان سنگین 4 در 16 روکش PVC

یکی دیگر از انواع کابل برق افشان سنگین که در اینجا جزو پربازدیدترین کابلهای افشان است با نام کابل برق افشان سنگین 4 در 16 روکش PVC شناخته می شود. این کابل برق دارای 4 رشته و سطح مقطع کلی 16 میلی متر مربع است. این کابل برق 4 رشته در هر رشته دارای 122 مفتول مسی به قطر 0.40 میلی متر می باشد. از طرفی ضخامت عایق این کابل برق 1 میلی متر، ضخامت روکش 1.6 میلی متر و نهایتا قطر خارجی این کابل برق افشان 21.5 میلی متر است. برای این کابل سنگین افشان در هر کیلومتر حداکثر مقاومت رسانا 1.21 اهم و وزن 896 کیلوگرم می باشد.

کابل برق افشان سنگین 3 در 10 روکش PVC

در جایگاه پنجم از این 10 ده کابل برق پربازدید گستره آبی، کابل برق افشان سنگین 3 در 10 روکش PVC قرار دارد. این کابل برق سه رشته دارای سطح مقطع کلی 10 میلی متر مربع می باشد. این کابل برق سنگین از هادی مسی افشان برخوردار است که در هر رشته تعداد این مفتول های مسی 75 عدد با قطر 0.40 میلی متر وجود دارد. از طرفی عایق به کار گرفته شده برای این کابل برق از نوع پی وی سی به ضخامت 1 میلی متر و روکش نیز از همین جنس به ضخامت 1.3 میلی متر می باشد. قطر خارجی برای این کابل برق معادل 16.6 میلی متر می باشد. حداکثر مقاومت رسانا در هر کیلومتر از این کابل برق 1.91 اهم و وزن تقریبی نیز در هر کیلومتر 468 کیلوگرم است.

کابل برق افشان سنگین 5 در 16 روکش PVC

با 5 رشته و سطح مقطع کلی 16 میلی متر مربع، کابل برق افشان سنگین 5 در 16 روکش PVC در سری کابل برق افشان سنگین قرار می گیرد. این کابل برق در هر رشته در هر یک از این 5 رشته دارای 122 مفتول مسی با قطر 0.40 میلی متر است. همچنین می بایست اشاره نماییم که ضخامت عایق پی وی سی در این کابل برق افشان معادل 1 میلی متر و روکش آن نیز از ضخامت 1.6 میلی متر برخوردار است. قطر خارجی برای این کابل سنگین 23.7 میلی متر است. توجه داشته باشید هر کیلومتر از این کابل افشان دارای حداکثر مقاومت رسانا معادل 1.21 اهم است و وزن کابل 1082 کیلوگرم در هر کیلومتر می باشد.

کابل برق افشان سنگین 3 در 6 روکش PVC

کابل افشان سنگین پربازدید که در اینجا معرفی می نماییم کابل برق افشان سنگین 3 در 6 روکش PVC می باشد که یک کابل برق سه رشته است و از سطح مقطع 6 میلی متر مربع برخوردار می باشد. توجه داشته باشید در هر رشته این کابل برق دارای 79 مفتول مسی به قطر 0.30 میلی متر است که در کنار هم به صورت فشرده قرار گرفته و نهایتا سه رشته با سطح مقطع گفته شده را ایجاد می نمایند. ضخامت روکش و عایق که هر دو از جنس پی وی سی هستند به ترتیب 1.3 و 0.8 میلی متر می باشند. قطر خارجی این کابل انعطاف پذیر افشان 12.9 میلی متر است. از طرفی حداکثر مقاومت رسانا در هر کیلومتر 3.30 اهم و وزن تقریبی نیز در هر کیلومتر 293 کیلوگرم در هر کیلومتر می باشد.

کابل برق افشان سنگین 4 در 6 روکش PVC

کابل برق دیگری که در سری کابلهای سنگین قرار می گیرد با نام کابل برق افشان سنگین 4 در 6 روکش PVC شناخته می شود. این کابل برق 4 رشته دارد که هر رشته از 79 مفتول مسی به قطر 0.30 میلی متر که به صورت فشرده در کنار هم قرار گرفته اند تشکیل شده است. این کابل گرد دارای عایق پی وی سی به ضخامت 0.8 میلی متر، ضخامت روکش 1.3 میلی متر و قطر خارجی 14.2 میلی متر می باشد. توجه داشته باشید حداکثر مقاومت رسانا در هر کیلومتر 3.30 اهم است و وزن این کابل برق افشان منعطف در هر کیلومتر 364 کیلوگرم است.

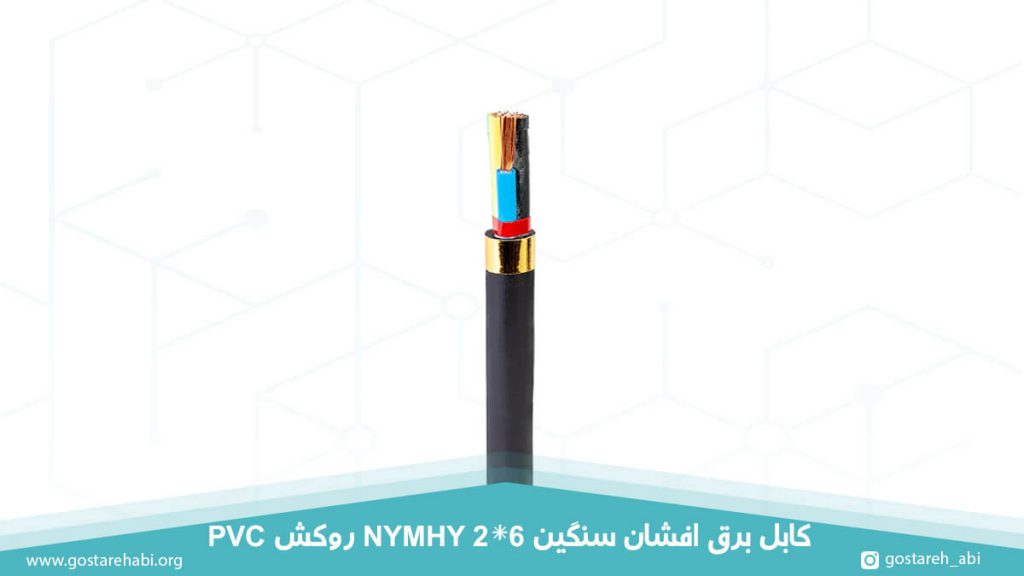

کابل برق افشان سنگین 2 در 6 روکش PVC

این کابل برق از دو رشته و سطح مقطع 6 میلی متر مربع برخوردار است. در واقع این کابل برق دو رشته هر رشته خود از 79 مفتول مسی به قطر 0.30 میلی متر بهره می برد. کابل برق افشان سنگین 2 در 6 روکش PVC همانطور که می توانید حدس بزنید دارای عایق و روکش پی وی سی است. ضخامتی که برای این عایق و روکش در نظر گرفته شده است به ترتیب 0.8 و 1.3 میلی متر می باشد. همچنین قطر خارجی برای این کابل برق 12.2 میلی متر تخمین زده شده است. این کابل برق افشان دارای حداکثر مقاومت هادی 3.30 اهم در هر کیلومتر است. وزن کابل در هر کیلومتر معادل 243 کیلوگرم تقریب زده شده است.

کابل برق افشان سنگین 3 در 16 روکش PVC

کابل برق افشان سنگین 3 در 16 روکش PVC در جایگاه نهم قرار می گیرد و از 3 رشته متشکل از 122 مفتول مسی به قطر 0.40 میلی متر برخوردار است. این کابل برق افشان دارای سطح مقطع 16 میلی متر مربع است و ضخامت عایق 1 میلی متر و ضخامت روکش 1.3 میلی متر می باشد. برای این کابل برق افشان سنگین قطر خارجی 19 میلی متر است. حداکثر مقاومت رسانا در هر کیلومتر 1.21 اهم در هر کیلومتر و وزن تقریبی نیز معادل 675 کیلوگرم در هر کیلومتر می باشد.

کابل برق افشان سنگین 2 در 10 روکش PVC

در جایگاه آخر از پربازدیدترین کابلهای برق افشان سنگین در گستره آبی می توانیم به کابل برق افشان سنگین 2 در 10 روکش PVC اشاره نماییم که دارای دو رشته کابل افشان است که خود از 75 مفتول مسی به قطر 0.40 میلی متر تشکیل شده اند. این دو رشته کابل در کنار هم کابل برق افشان سنگین 2 در 10 را تشکیل می دهد که دارای سطح مقطع 10 میلی متر مربع می باشد. همچنین ضخامت عایق 1 میلی متر، ضخامت روکش 1.3 میلی متر و قطر خارجی کابل برق 15.6 میلی متر می باشد. حداکثر مقاومت رسانا 1.91 اهم در هر کیلومتر و وزن تقریبی نیز در هر کیلومتر 432 کیلوگرم می باشد.
