قیمت انگشتی سوپاپ پمپ شناور

انگشتی سوپاپ پمپ شناور چیست؟

انگشتی سوپاپ پمپ شناور (Valve Finger submersible pump) یکی از اجزای مجموعه سوپاپ در پمپ است که به صورت عمودی تعبیه می‌گردد و مانع از ایجاد انحراف در مسیر حرکت صفحه سوپاپ می‌شود. همچنین موجب اطمینان از بسته شدن کامل و دقیق دیسک روی نشیمنگاه می‌شود. به این ترتیب، انگشتی به عملکرد صحیح صفحه سوپاپ کمک کرده و مانع نشتی پمپ می‌شود.

نقش و عملکرد

وظیفه اصلی انگشتی، هدایت دقیق صفحه سوپاپ در حین باز و بسته شدن است، به‌گونه‌ای که حرکت آن فقط در یک راستای خطی انجام گیرد. این قطعه به ‌صورت محوری از میان فنر و دیسک عبور می‌کند و اجازه نمی‌دهد صفحه بچرخد، کج شود یا دچار اصطکاک جانبی با بدنه شود. در برخی طراحی‌ها، انگشتی همچنین نگه‌دارنده مکانیکی فنر است.

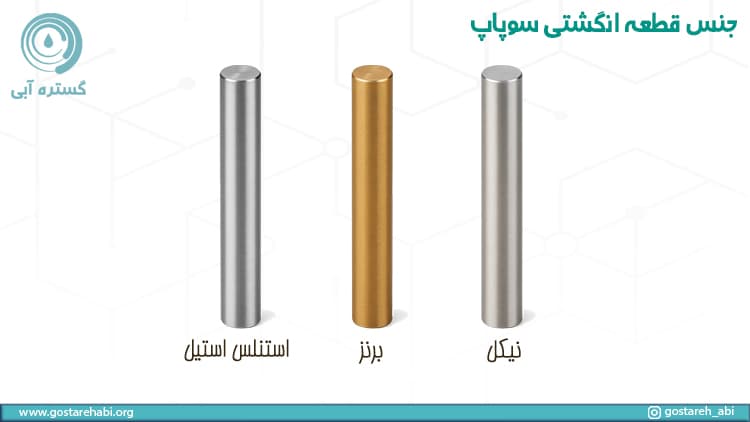

جنس قطعه انگشتی سوپاپ پمپ شناور و جنس آبکاری

• آلیاژ استنلس استیل گرید 316: ضدزنگ، مقاوم به سایش، ماشین‌کاری دقیق؛ قیمت بالاتری دارد.
• آلیاژ برنز: روانکاری طبیعی، مناسب برای آب‌های سخت؛ آلیاژ برنز نرم تر از استنلس استیل است.
• آلیاژ نیکل: مقاومت عالی در برابر آب شور و مواد خورنده؛ فقط در کاربردهای خاص استفاده می‌شود.

در مواردی که لازم باشد، از طریق آبکاری، پوششی بر سطح انگشتی سوپاپ ایجاد می‌کنند تا هم مقاومت آن را افزایش دهند و هم اصطکاک سطح آن را پایین بیاورند. برای آبکاری و پوشش دهی از مواد زیر استفاده می‌شود:

• کروم سخت: برای افزایش دوام و کاهش اصطکاک.
• نیتروکاربوریزه: افزایش سختی سطح انگشتی سوپاپ پمپ شناور.

الزامات طراحی و تولید انگشتی سوپاپ

انگشتی سوپاپ پمپ های شناور به دلیل وظیفه حساس و مهمی که دارد، باید کاملاً صاف و عمود (بدون انحراف) طراحی و تولید شود. سطح آن نیز باید کاملاً صیقلی باشد. سطح کاملاً صیقیلی، میزان اصطکاک را کاهش می‌دهد و اصطکاک پایین، از ویژگی های ضروری انگشتی های سوپاپ محسوب می‌شود. دیگر الزامات طراحی و تولید انگشتی سوپاپ به صورت زیر است:

• انگشتی سوپاپ پمپ شناور می‌بایست در برابر سایش با دیسک و فنر مقاوم باشد.
• سطحی ضد خوردگی داشته باشد.
• تلورانس ساخت آن کمتر از 50 میکرون برای حرکت دقیق باشد.

استانداردهای مرتبط

• DIN ISO 1101: جهت بررسی تلرانس ‌های هندسی از این استاندارد استفاده می‌شود.
• ASTM A276 / A479: این استاندارد مشخصات استیل ضدزنگ برای مصارف صنعتی می‌باشد.
• ISO 286-2: استاندارد تلرانس محور و سوراخ برای قطعات مکانیکی است.
• API 610: مشخصات اجزای پمپ و سوپاپ با استاندارد API 610 تعیین می‌شود.

مزیت ها و کاستی ها

مزایای انگشتی سوپاپ پمپ شناور

عملکرد روان و استاندارد انگشتی سوپاپ، مزیت های زیر را در پی دارد:

• تضمین بسته شدن کامل و دقیق دیسک روی نشیمنگاه سوپاپ.
• کاهش اصطکاک داخلی و افزایش عمر فنر و دیسک.
• امکان کار در شرایط دمای بالا، فشار بالا و سیال خورنده.

کاستی ها و محدودیت‌ ها

• میله سوپاپ به خمش و انحراف حساس است و باید کاملاً صاف باشد. کوچکترین خمش و انحراف، کارکرد آن را مختل می‌کند.
• در صورت وجود ذرات جامد، ممکن است دیسک گیر کند یا زاویه بگیرد.
• انگشتی سوپاپ پمپ شناور، در برخی کاربردها نیاز به روانکاری یا پوشش مناسب دارد.
• مونتاژ اشتباه انگشتی ممکن است باعث فرسایش زودرس دیسک سوپاپ شود.

نکات نگهداری و بازرسی

• به صورت دوره ای، انگشتی سوپاپ پمپ شناور خود را به لحاظ خط ‌و خش یا خمش بررسی کنید.
• در صورت خوردگی یا سایش سطح انگشتی، آن را تعویض کنید.
• پس از مونتاژ یا تعویض انگشتی سوپاپ، تست راستایی و هم‌محوری را انجام دهید.
• تمیزکاری دوره‌ای برای جلوگیری از گیرکردن در اثر ذرات جامد را فراموش نکنید.

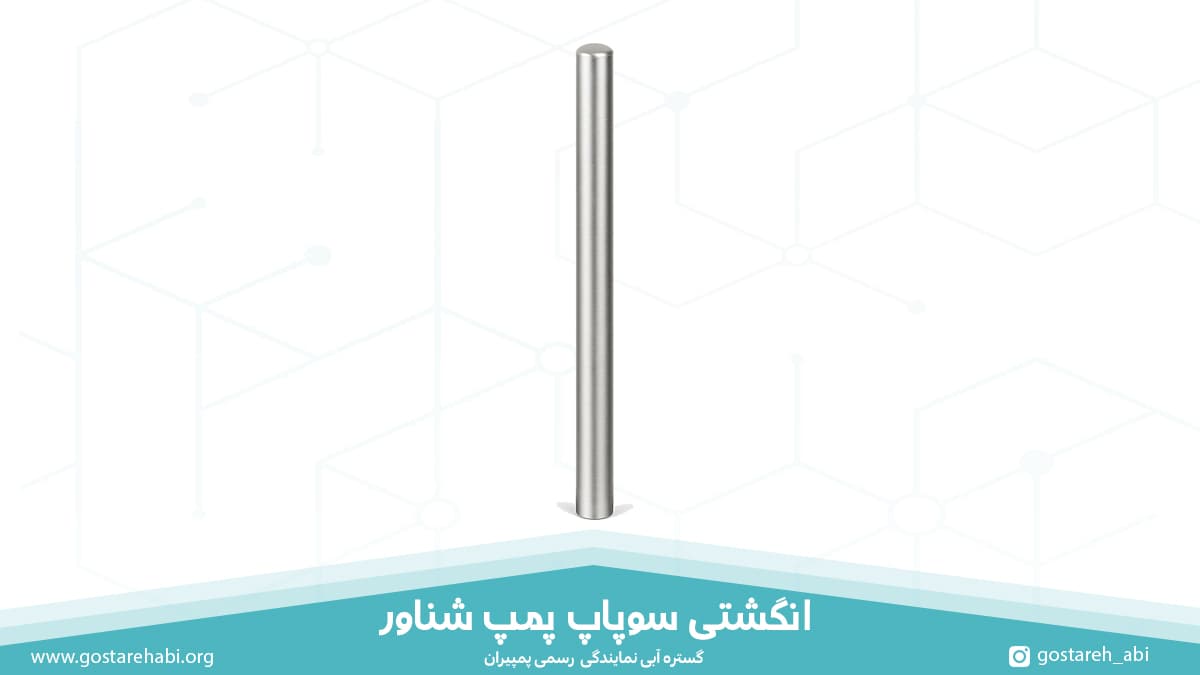

استعلام قیمت انگشتی سوپاپ پمپ شناور

چنانچه برای پمپ شناور خود در صدد خرید انگشتی سوپاپ هستید، با ما در شرکت گستره آبی تماس بگیرید.

گستره آبی نماینده رسمی پمپیران، در زمینه فروش انواع پمپ های گریز از مرکز پمپیران از جمله پمپ های WKL پمپیران و پمپ های شناور و همچنین قطعات یدکی این دستگاه ها فعالیت دارد.

در جدول زیر، سایز انگشتی سوپاپ برای تعدادی از پمپ های شناور پمپیران لیست شده است. به عنوان مثال، برای پمپ شناور سری 553 دو طبقه، انگشتی سوپاپ با سایز 466 تا 486 مناسب است.

اطلاعات سایز و مشخصات انگشتی سوپاپ پمپ شناور پمپیران
نام قطعه	سایز انگشتی سوپاپ	مشخصات
انگشتی سوپاپ پمپ شناور	152 ~~293	URD152/4(85)-GG at 6C0223/2
	374, 425, 435	BPN374/1(154/150)-GG at 7A113/2
	345, 384	UQN345/1(163.5)-GG at 6E73/2
	466, 486	BPN466/1(209/200)-GG at 9A553/2
