محفظه سوپاپ پمپ شناور پمپیران

استعلام قیمت و خرید محفظه سوپاپ پمپ شناور

طراحی صحیح و کیفیت بدنه سوپاپ پمپ های شناور بسیار مهم است؛ زیرا ضعیف بودن این دو عامل باعث ایجاد افت فشار در پمپ خواهد شد. هرگونه ضعف در طراحی یا متریال این قطعه کلیدی، می‌تواند کل عملکرد پمپ را مختل کند. انتخاب درست متریال، رعایت استانداردهای ساخت، و اجرای دقیق در مونتاژ، نقش حیاتی در دوام پمپ دارد.

چنانچه در صدد خرید محفظه سوپاپ پمپ شناور هستید، با ما در شرکت گسترۀ آبی تماس بگیرید. گسترۀ آبی نماینده رسمی پمپیران است و این قطعه را با برند پمپیران که از نظر طراحی و کیفیت متریال قوی است، به شما ارائه می‌کند.

در جدول زیر، مشخصات قطعه محفظه سوپاپ برای انواع پمپ های شناور پمپیران لیست شده است. جهت خرید و استعلام قیمت این قطعه با ما تماس بگیرید: 44972920-021 و 44972921-021

اطلاعات سایز و مشخصات محفظه سوپاپ پمپ های شناور پمپیران
نام قطعه	سایز قطعه	مشخصات
محفظه سوپاپ پمپ شناور	152	URD152/4(85)-GG at 6C0223/2
		UQH193/2(115)-GG at 6C0223/2
	233-271-293	UQH233/2(115)-GG at 6E33/2
	374-425-435	BPN374/1(154/150)-GG at 7A113/2
		UQN345/1(163.5)-GG at 6E73/2
		BPH384/2(142/137)-GG at 7A153/2
		BPN486/1(236/226)-GG at 10A923/2
		BPN466/1(209/200)-GG at 9A553/2

محفظه سوپاپ پمپ چیست؟

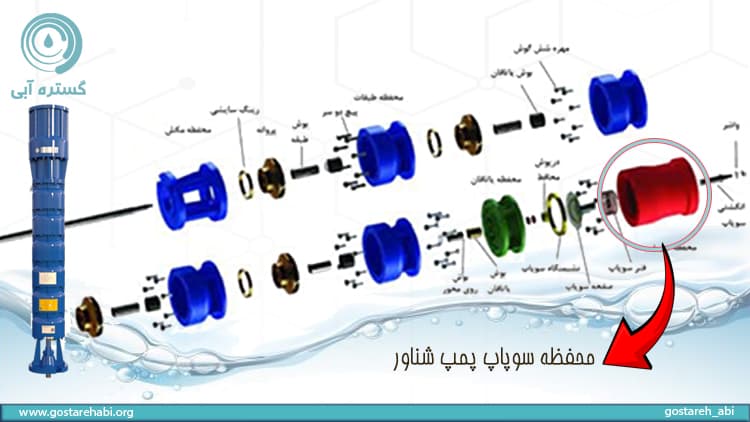

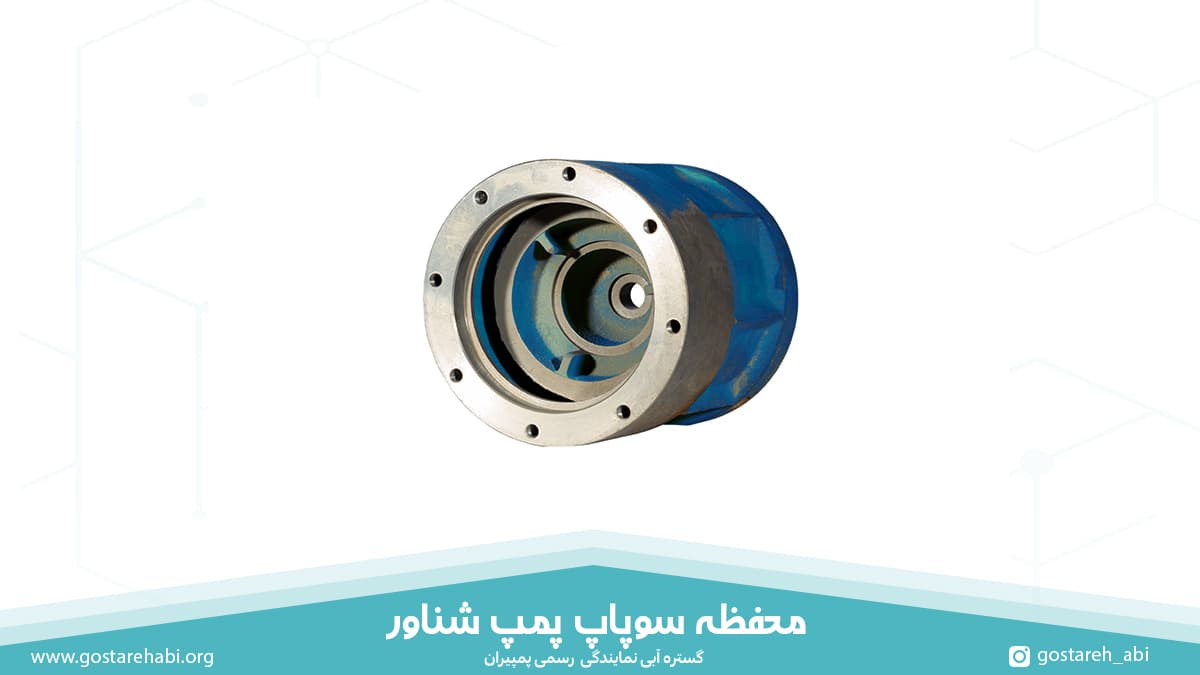

محفظه سوپاپ در پمپ‌های شناور، یک قطعه فلزی استوانه‌ای یا مکعبی است که بستر و چارچوب نگهدارنده‌ تمامی اجزای داخلی سوپاپ (شامل صفحه، فنر، نشیمنگاه و راهنما) را فراهم می‌آورد. این محفظه در بخش فوقانی یا انتهایی استیج پمپ نصب می‌شود و یکی از نقاط حیاتی برای ممانعت از بازگشت جریان آب پس از خاموش شدن پمپ به حساب می‌آید. در شکل زیر، تصویر انفجاری یک پمپ شناور ارائه شده است؛ در این تصویر، قطعه بدنه سوپاپ در کنار سایر قطعات پمپ شناور نشان داده شده است.

نقش و عملکرد

عملکرد اصلی محفظه سوپاپ به‌عنوان قاب یا “housing” محافظت از اجزای سوپاپ و حفظ ساختار مکانیکی و فشار هیدرولیکی مجموعه سوپاپ است. هنگامی که پمپ روشن است، جریان آب فنر سوپاپ را فشرده کرده و صفحه‌ سوپاپ باز می‌شود. پس از خاموش شدن، صفحه بر اثر فشار فنر روی نشیمنگاه سوپاپ قرار می‌گیرد.
بدون وجود یک محفظه قوی، این فرآیند آب‌بندی عملاً غیرممکن می‌شود.

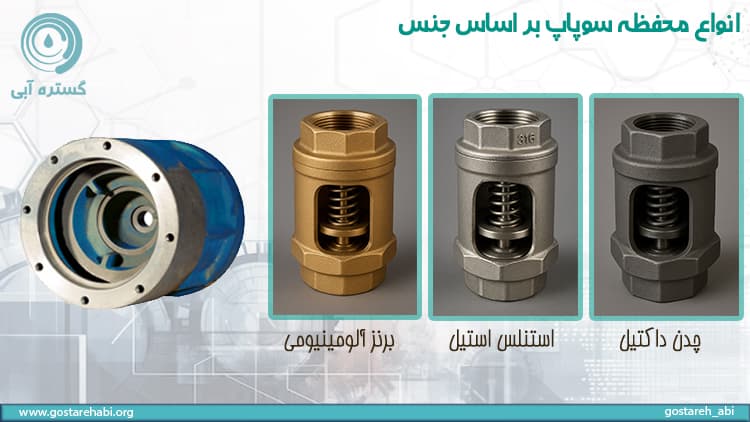

جنس (متریال) بدنه سوپاپ پمپ شناور

برای ساخت محفظه سوپاپ پمپ های شناور، معمولاً از متریال‌ زیر استفاده می‌شود:

• استنلس استیل گرید 316: این جنس در برابر زنگ زدگی و خوردگی مقاوم است. بنابراین عمر طولانی دارد.
• برنز آلومینیومی: محفظه های برنز آلومینیومی نیز در برابر خوردگی مقاوم هستند. برنز آلومینیوم در برابر آب شور مقاوم است. این متریال نسبت به استنلس استیل سنگین تر است.
• چدن داکتیل با پوشش اپوکسی: چدن در برابر آب شور دچار خوردگی خواهد شد؛ گرچه پوشش اپوکسی تا حد زیادی از تماس سیال با چدن ممانعت می‌کند، اما بهتر است در سیالات شور از این متریال استفاده نشود.

قیمت محفظه سوپاپ پمپ شناور که از جنس استنلس استیل باشد، بالاتر از سایر متریال از جمله برنز آلومینیومی و چدن داکتیل است. قیمت محفظه های چدنی پایین تر از استنلس استیل و برنز آلومینیوم است.

الزامات طراحی محفظه های سوپاپ در پمپ های شناور

در طراحی بدنه سوپاپ مواردی مهمی وجود دارد که باید در دنظر گرفته شود. به عنوان مثال، طراحی باید به نحوی باشد که محفظه سوپاپ تولید شده، مقاومت مکانیکی بالایی در برابر فشارهای لحظه‌ای ناشی از شوک‌های هیدرولیکی ارائه دهد. الزامات مهم دیگری نیز وجود دارد، از جمله:

• دسترسی آسان به اجزای داخلی در صورت نیاز به تعمیرات یا تعویض قطعات.
• امکان آب‌بندی مؤثر در محل اتصال با استیج یا دیفیوزر پمپ با استفاده از اورینگ یا رزوه دقیق.
• سازگاری محفظه سوپاپ با سیال مورد پمپاژ (معمولاً آب) مهم است؛ گاهی سیالات خورنده یا ماسه‌دار هستند و این امر در طراحی محفظه های مربوط به این سیالات باید در نظر گرفته شود.

استانداردهای مرجع در تولید محفظه سوپاپ پمپ

• EN 1074-3 الزامات فنی سوپاپ‌های برگشتی برای سیستم‌های آبی.
• API 594 استاندارد طراحی و تست شیرهای یکطرفه.
• ISO 5752 ابعاد استاندارد بدنه و پوشش سوپاپ‌ها.
• DIN 3202 استاندارد ابعادی برای اتصالات فلنج‌دار.

نکاتی در خرید و نگهداری محفظه سوپاپ پمپ شناور

• چنانچه پمپ شناور شما در آب های شور (آب‌های دارای املاح زیاد) استفاده می‌شود، در درجه اول محفظه استنلس استیل و در درجه دوم، محفظه های برنز آلومینیومی را خریداری نمایید. متریال ناهماهنگ با محیط پمپ، باعث فرسایش و خرابی زود هنگام بدنه سوپاپ خواهد شد.
• محفظه سوپاپ پمپ خود را به صورت دوره ای چک کنید و در صورت وجود نشتی ساختاری یا از بین رفتن رزوه، آن را تعویض نمایید.
