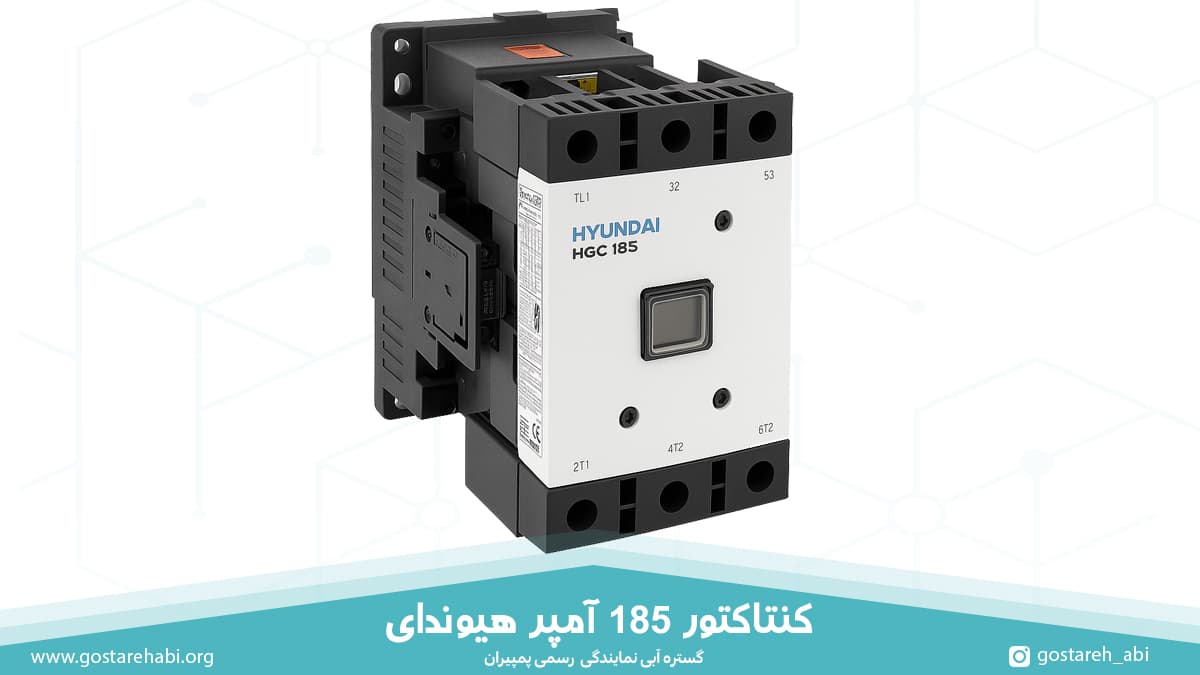

کنتاکتور 185 آمپر هیوندای HGC

مشخصات فنی کنتاکتور 185 آمپر هیوندای

• کشور سازنده: کره جنوبی
• شرکت سازنده: هیوندای الکتریک (HYUNDAI Electric)
• مدل: HGC
• تیپ: AC3
• حداکثر جریان عملیاتی مجاز (جریان نامی): 185 آمپر.
• توان (قدرت) قابل کنترل:حدأکثر 90 کیلو وات.
• ولتاژ بوبین (سیم پیچ): 220 ولت AC
• تعداد فاز: 3 (سه فاز).
• تعداد کنتاکت های اصلی: 2NO2NC (دو کنتاکت باز و دو کنتاکت بسته).
• تعداد کنتاکت کمکی: 2 کنتاکت کمکی باز و 2 کنتاکت کمکی بسته.
• عمر مکانیکی: 10.000 بار.
• عمر الکتریکی: 10.000 بار .
• قابلیت نصب: روی دیوار یا تابلو برق با پیچ / روی ریل فلزی.
• وزن کنتاکتور 130A هیوندای: 4.8 کیلوگرم (چهار کیلو و 800 گرم)
• ابعاد: 138×204×174.2 (عرض 138 میلیمتر، ارتفاع 204 میلیمتر، قطر 174.2 میلیمتر).

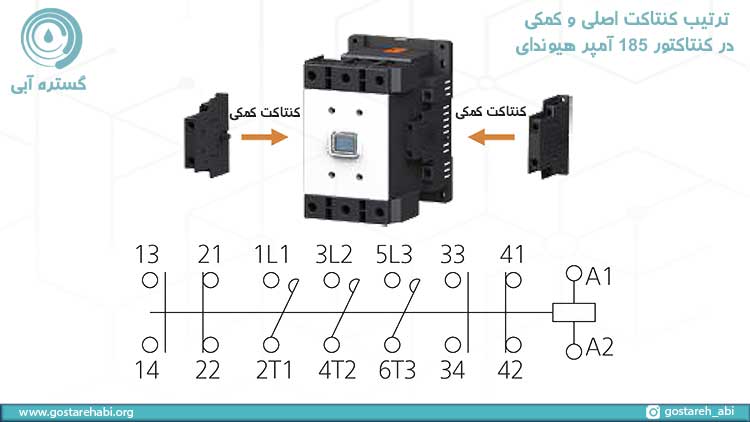

مدار contactor 185A هیوندای

در تصویر زیر، شکل ساده ای از مدار کنتاکتور 185 آمپر هیوندای نشان داده شده است. در این مدار، چیدمان کنتاکت ها، خطوط ورودی برق و اتصالات خروجی نشان داده شده است. در کنتاکتورهای 185 آمپر هیوندای، چیدمان کنتاکت های اصلی به صورت 3a و چیدمان کنتاکت های کمکی به صورت 2a2b است.

در این مدار، L1، L2  و L3 نشان دهنده خطوط ورودی برق هستند.

T1، T2 و T3 نشان دهنده اتصالات خروجی بار مربوطه هستند.

A1 و A2 به دو انتهای مجموعه سیم‌پیچ الکترومغناطیسی اشاره دارد. اکثر تولیدکنندگان کنتاکتور از A1 وA2 برای تعیین دو ترمینال متصل کننده برق به سیم‌پیچ مغناطیسی کنتاکتور استفاده می‌کنند.

وقتی جریان ورودی به A1 و A2  وصل می‌شود، تیغه های L1 به  T1، L2 به T2 و تیغه L3 به T3 متصل می‌گردد.

عوامل اختلال در عملکرد کنتاکت ها

کنتاکت ها نقش اصلی را در عملکرد یک کنتاکتور ایفا می‌کنند. اتصال دو کنتاکت به یکدیگر و باز و بسته شدن آن ها، نقش حافظتی کنتاکتور را خلق می کند. اختلال در اتصال کنتاکت ها به یکدیگر، می‌تواند دلایل متعددی داشته باشد که مهمترین آن عبارتند از:

• اکسید شدن سطح کنتاکت ها به دلیل استفادۀ طولانی مدت از کنتاکتور.
• ایجاد برآمدگی و یا ایجاد تراشه های فلزی به دلیل فرسایش قوس.
• گرفتگی (انسداد) در بخش متحرک کنتاکت ها.
• وجود لکه های روغنی یا پرز بر سطح کنتاکت ها.

نکاتی جهت عملکرد بهینه کنتاکتور 185 آمپر

برای افزایش طول عمر سیم پیچ و در نتیجه افزایش عمر کنتاکتور، از عبور دادن ولتاژ بیش از حد و یا ولتاژ ناکافی به کنتاکتور پرهیز کنید.

به منظور افزایش طول عمر کنتاکت ها و عملکرد بهینه آن ها، از عبور دادن جریان الکتریسته، بیش از جریان نامی کنتاکتور، پرهیز کنید.

دستگاه خود را در معرض آلودگی قرار ندهید. توجه داشته باشید که ورود کثیفی، گرد و غبار یا رطوبت به شکاف هوای اطراف سیم‌پیچ، می تواند منجر به سوختگی سیم پیچ شود. همچنین می تواند عملکرد کنتاکت ها را مختل کند و بدین ترتیب، از طول عمر دستگاه بکاهد.

مزایای کنتاکتور 185 آمپر هیوندای

کنتاکتور 185A هیوندای، با تطبیق آسان جهت توسعه و بهینه سازی تابلو برق ها، انتخابی مقرون به صرفه و مطمئن برای مهندسین برق است. این محصول در سیکل های سوییچینگ متوالی و شرایط محیطی سخت عملکردی پایدار دارد.

• طراحی صنعتی مناسب که به کاهش استهلاک کنتاکت ها و به افزایش عمر مفید سیستم کمک می‌کند.
• کاهش مصرف انرژی به واسطه کاهش افت ولتاژ و تلفات حرارتی.
• نصب آسان و بدون نیاز به ابزار تخصصی در تابلوهای توزیع.

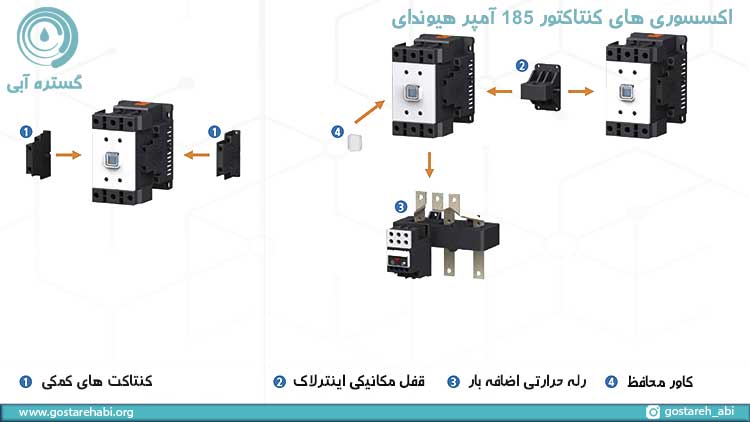

• امکان افزودن تجهیزات جانبی جهت ارتقا مدار؛ این تجهیزات جانبی در تصویر زیر نشان داده شده است.

کاربردهای کنتاکتور 185 آمپر هیوندای

در صنایعی که به دلیل سوییچینگ مکرر و قابلیت اطمینان، کنترل بارهای الکتریکی امری مهم است، کنتاکتور 185 آمپر نقشی کلیدی در ایجاد امنیت و پایداری سیستم های قدرت ایفا می‌کند. با توجه به اینکه توان نامی این کنتاکتور 90 کیلو وات است، در کاربردهای زیر که با توان نامی کنتاکتور، یعنی 90 کیلو وات مطابقت داشته باشد، استفاده می شود.

• راه اندازی و توقف نرم موتورهای فشار ضعیف با توان حدأکثر 90 کیلو وات.
• کنترل بارهای موتوری در نوار نقاله های صنعتی و خطوط بسته بندی.
• تابلوهای برق کارخانه های فولاد، پتروشیمی و پالایشگاه ها.
• سوییچینگ تجهیزات شبکه های توزیع نیروگاه ها و پست های برق.
• کمپرسورها، چیلرها و سیستم های HVAC صنعتی.
• تجهیزات بالابر، جرثقیل ها و ماشین آلات معدنی.

سؤالات متداول پیرامون contactor 185A HYUNDAI

1. شایع ترین علت خرابی یک کنتاکتور چیست؟ چسبندگی کنتاکت ها به یکدیگر، رایج ترین علت خرابی کنتاکتورها است. این امر معمولاً نتیجه جریان‌های هجومی بیش از حد، ولتاژهای کنترل ناپایدار، یا صرفاً به دلیل فرسودگی طبیعی است.
2. آیا می‌توان برای مدارها و دستگاه های الکتریکی، بجای کنتاکتور از رله استفاده کرد؟ بله، این امکان وجود دارد. اما توجه داشته باشید که ظرفیت بار و توان کنتاکتورها بالاتر از رله ها است. رله‌ها معمولاً برای استفاده در جریان های حدود 5 تا 15 آمپر در نظر گرفته می‌شوند و اغلب برای جریان های 10A یا کمتر درجه‌بندی می‌شوند.
3. رله اضافه بار به عنوان یک اکسسوری جانبی کنتاکتور 185 آمپر هیوندای، چه تأثیری بر عملکرد آن دارد؟ اگر دستگاه های شما مستعد افزایش دما و داغ کردن هستند، از رله اضافه بار در کنار کنتاکتور استفاده کنید. رله‌ اضافه بار به جلوگیری از گرم شدن بیش از حد ماشین ‌آلات و مدارهای قدرت کمک می‌کند.
4. پرکاربردترین جنبه استفاده از کنتاکتور 85A در چه زمینه ای است؟ استفاده در موتورهای الکتریکی. کنتاکتور به عنوان استارت مغناطیسی برای الکتروموتورها استفاده می‌شود و معمولاً از آن در برابر قطع برق، اتصال کوتاه، اضافه بار و افت ولتاژ نیز محافظت می‌کند.
5. برای خرید کنتاکتوری با ابعاد و اندازه کنتاکتور 185 آمپر هیوندای، اما قدرت و توان بالاتر، گزینه ای موجود است؟ بله؛ می‌توانید کنتاکتور 225 آمپر (توان 231KW) و یا کنتاکتور 265 آمپر هیوندای (145KW) را خریداری نمایید. ابعاد هر سه محصول 138×204×174.2 است.
