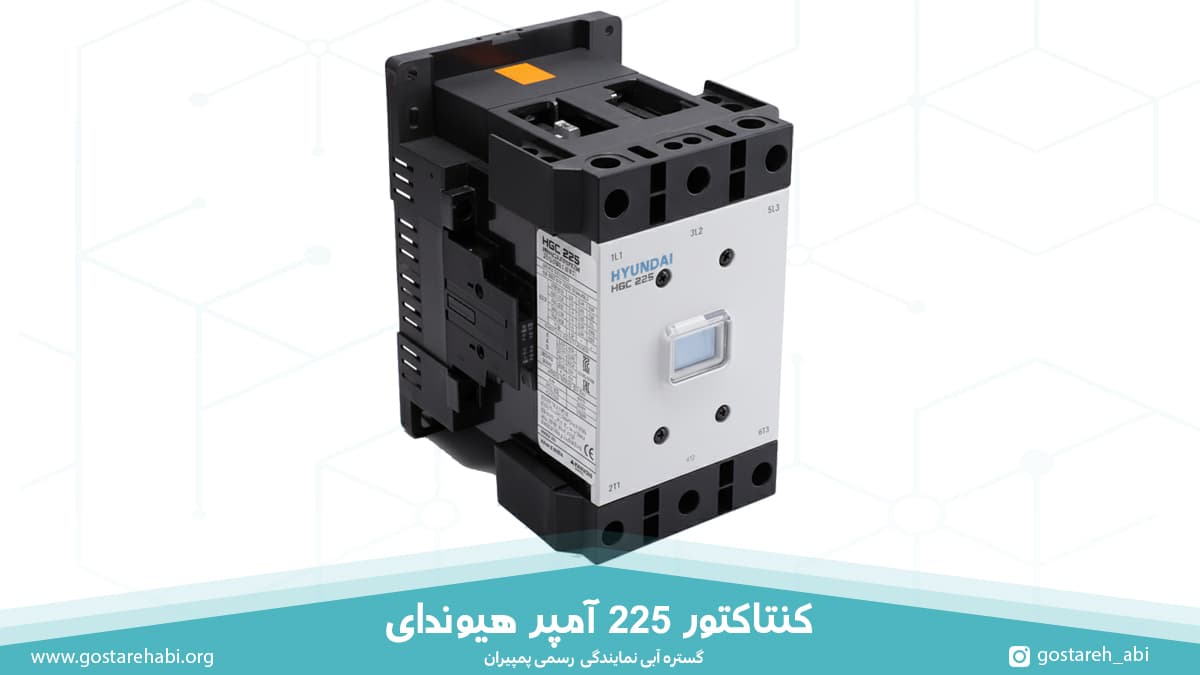

کنتاکتور 225 آمپر هیوندای با بوبین 220 ولت AC

مشخصات فنی کنتاکتور 225 آمپر هیوندای

• کشور سازنده: کره جنوبی
• شرکت سازنده: هیوندای الکتریک (HYUNDAI Electric)
• مدل: HGC
• تیپ: AC3
• حداکثر جریان عملیاتی مجاز (جریان نامی): 225 آمپر.
• توان (قدرت) قابل کنترل:حدأکثر 132 کیلو وات.
• ولتاژ بوبین (سیم پیچ): 220 ولت AC
• تعداد فاز: 3 (سه فاز).
• تعداد کنتاکت های اصلی: 2NO2NC (دو کنتاکت باز و دو کنتاکت بسته).
• تعداد کنتاکت کمکی: 2 عدد کنتاکت کمکی باز و بسته.
• قابلیت نصب: روی دیوار یا تابلو برق با پیچ / روی ریل فلزی.
• قابلیت اتصال به رله حرارتی بی متال.
• وزن کنتاکتور 225 آمپر هیوندای: 4.8 کیلوگرم (چهار کیلو و 800 گرم)
• ابعاد: 138×204×174.2 (عرض 138 میلیمتر، ارتفاع 204 میلیمتر، قطر 174.2 میلیمتر).

کنتاکت اصلی و کنتاکت کمکی در کنتاکتور

همانطور که در بخش مشخصات فنی کنتاکتور 225A هیوندای گفته شد، این محصول دارای دو کنتاکت اصلی و دو کنتاکت کمکی است.

کنتاکت های اصلی که به عنوان قطب‌های اصلی نیز شناخته می‌شوند، مسئول باز و بسته کردن مدار هستند؛ به عبارت دیگر، وظیفه سوئیچینگ را بر عهده دارند. کنتاکت کمکی نیز مسئول اجرای فرمان کنترل است. کنتاکت‌های اصلی جریان را حمل می‌کنند، در حالی که کنتاکت‌های کمکی برای کنترل و سیگنال‌دهی مدارها استفاده می‌شوند.

در کنتاکتور 225 آمپر، هم کنتاکت‌های اصلی و هم کنتاکت‌های کمکی، دارای دو جفت کنتاکت با عملکردهای باز و بسته هستند. جنس کنتاکت‌ها معمولاً از آلیاژ نقره-تنگستن است. زیرا رسانایی الکتریکی خوبی دارد و در برابر فرسایش در دمای بالا مقاوم است. قدرت عمل کنتاکتور از آهنربای الکتریکی ناشی می‌شود. آهنربای الکتریکی از دو ورق فولادی سیلیکونی به شکل کوه تشکیل شده است که یکی از آنها ثابت است و یک سیم ‌پیچ روی آن قرار گرفته است.

همانند سایر کنتاکتورها، کنتاکتور 225A هیوندای نیز از نیروی الکترومغناطیسی برای قطع و وصل مدار استفاده می کند. نیروی الکترومغناطیسی در زمان قطع مدار، برای خاموش کردن سریع قوس و محافظت از کنتاکت‌ها و در نتیجه محافظت از دستگاه ها عمل می‌کند.

کاربرد contactor 225A هیوندای

استفاده در صنایعی که عملکرد پایدار سیستم، در کنار کنترل دقیق و ایمنی بالای دستگاه ها و اپراتور ضروری است. از جمله خطوط تولید خودکار، خطوط نوار نقاله سنگین، دستگاه های تزریق، آسانسورها و جرثقیل های سقفی.

• استفاده از کنتاکتور 225 آمپر هیوندای در تابلوهای برق فشار ضعیف با بارهای موتوری قابل توجه.
• تجهیزات تهویه مطبوع صنعتی و چیلرها
• بوستر پمپ ها
• کمپرسورها
• تابلوهای فرمان
• پست های برق داخلی
• استفاده ایستگاه های بهره برداری پالایشگاهی.

نکات قابل توجه در خرید کنتاکتور 225 آمپر

هنگام انتخاب کنتاکتور، یکی از فاکتورهای مورد توجه، ابعاد و اندازه است که طبیعتاً بر وزن آن نیز تأثیر گذار است. وقتی صحبت از ابعاد و اندازه می‌شود، مهم است علاوه بر قدرت موتور، به کاربرد آن نیز توجه کنید. یک موتور با دو کارکرد مختلف، ممکن است به دو کنتاکتور با ابعاد متفاوت نیاز داشته باشد. به عنوان مثال، در کاربردهایی که نیاز به روشن و خاموش شدن مکرر موتور است، به دلیل بارهای جریان بالاتر در هنگام راه‌اندازی، معمولاً به یک کنتاکتور بزرگتر نیاز است. در مقابل، برای موتورهایی که برای مدت طولانی روشن هستند، کنتاکتور کوچکتر کافی خواهد بود. توجه داشته باشید که استفاده از کنتاکتور با اندازه اشتباه، طول عمر کنتاکتور را کاهش می‌دهد؛ بنابراین انتخاب یک کنتاکتور با اندازه صحیح مهم است.

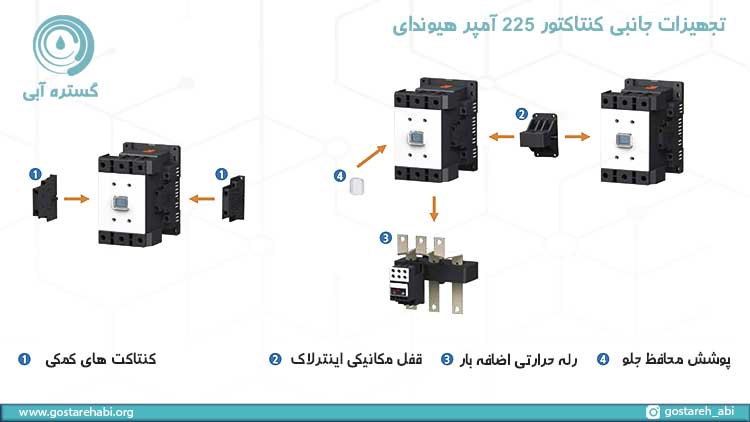

اگر الکتروموتور شما در جهت معکوس کار می‌کند، در کنار کنتاکتوری که خریداری می کنید، حتما قفل اینترلاک مکانیکی و یا قفل الکتریکی آن را نیز خریداری نمایید. شرکت هیوندای برای کنتاکتورهای 225 آمپر خود، قفل اینترلاک مکانیکی به عنوان تجهیزات جانبی در نظر گرفته است که می‌توانید از آن استفاده کنید.

به ولتاژ پیک آپ توجه داشته باشید. ولتاژ پیک آپ زمانی رخ می‌دهد که همه کلیدها در موقعیت‌های عملیاتی خود باشند.

افت ولتاژ کنتاکتور را در نظر بگیرید. افت ولتاژ برای کنتاکتور زمانی رخ می‌دهد که همه کلیدهای کنتاکتور در موقعیت‌های غیرعملیاتی باشند.

سؤالات متداول پیرامون کنتاکتور 225 آمپر هیوندای

1. پوشش محافظتی (Front satety cover) که به عنوان یکی از اکسسوری های کنتاکتورهای هیوندای معرفی شده است، چه کارایی دارد؟ این پوشش برای جلوگیری از خروج قوس از کنتاکتور، محافظت در برابر عملکرد دستی و جلوگیری از ورود گرد و غبار به داخل قطعات داخلی استفاده می‌شود. استفاده از این پوشش اختیاری است و به افزایش عمر کنتاکتور شما کمک می‌کند.
2. منظور از L1، L2 و L3 بر روی بدنه کنتاکتور 225A هیوندای چیست؟ نشان دهندۀ اتصالات ورودی جریان هستند. اتصالات خروجی مربوط به هر یک از ورودی ها نیز با T1 ،T2 و T3 نشان داده می‌شود.
3. جریانی که مجاز هستیم از کنتاکتور 225A عبور دهیم، چقدر است؟ حدأکثر 225 آمپر.
4. چگونه مطمئن شوم که contactor 225A با الکتروموتور من سازگار است؟ این کلید برای قطع و وصل مدار در الکتروموتورهایی با توان حدأکثر 132KW مناسب است. برای اینکه از توان (قدرت) الکتروموتورتان مطلع و مطمئن شوید، پلاک الکتروموتور خود را چک کنید.
5. بجز کنتاکتور 225 آمپر هیوندای که وزن آن حدود 5 کیلوگرم است، چه انتخاب دیگری با همین محدوده وزنی اما توان و قدرت بالاتر می‌توانم داشته باشم؟ می‌توانید کنتاکتور 265 آمپر هیوندای را انتخاب کنید که به لحاظ ابعاد و وزن، همانند 225 آمپر است اما توان (147KW) بالاتری دارد.
6. بجز کنتاکتور 225 آمپر هیوندای که وزن آن حدود 5 کیلوگرم است، چه انتخاب دیگری با همین محدوده وزنی اما توان و قدرت کمتر می‌توانم داشته باشم؟ می‌توانید کنتاکتور 185 آمپر هیوندای را انتخاب کنید که توان آن کمتر است (90KW).
