رله‌ حرارتی بی متال یک محافظ الکتریکی است که از تجهیزات و موتورهای الکتریکی در برابر ناهنجاری های الکتریکی مانند اضافه بار و قطع فاز، محافظت می‌کند و با قطع جریان برق به طور اتوماتیک، مانع آسیب به دستگاه‌ها می‌شود. رله‌های حرارتی ایده‌ آل‌ترین حفاظت را برای موتورهای الکتریکی ارائه می‌دهند؛ بنابراین، کاربرد اصلی آن ها، به عنوان محافظ برای الکتروموتورهاست. انواع بی متال هیوندای شامل مدل HGT و UTH است که اولی با کنتاکتورهای HGC و دومی با کنتاکتورهای UMC هیوندای متصل می‌شوند. رنج جریان بی متال های هیوندای، به وجود و نبود CT بستگی دارد؛ رنج جریان با بیمتال CT معادل 0.12 – 100 و بدون CT معادل 48 تا 800 آمپر است. رنج جریان گسترده، سرعت و دقت بالا، کیفیت و خدمات پس از فروش، از مزایای رله حرارتی بیمتال هیوندای است. قیمت بی متال سه فاز هیوندای همراه با جدول رنج جریان و تطابق آن با کنتاکتور متناسب، در ادامه ارائه شده است.

لیست قیمت بی متال حرارتی سه فاز هیوندای (۰۵ شهریور ۱۴۰۴)

هیوندای یکی از شرکت های معروف در زمینه تولید رله حرارتی بیمتال است. این رله‌ ها به طور خاص برای کار با کنتاکتورهای هیوندای طراحی شده‌اند؛ اما اغلب با کنتاکتورهای سایر برندها نیز سازگار هستند. آنچه که در استفاده از این دستگاه‌ها در کنار هم مهم است، سازگار بودن رله حرارتی با نوع کنتاکتور و محدودۀ جریان مورد استفاده و تنظیمات شان است. به عنوان مثال، رله حرارتی بی متال هیوندای با محدودۀ جریان 3 تا 5، قابلیت نصب بر روی کنتاکتوری را دارد که جریان نامی آن 9، 12 و یا 18 آمپر باشد. در جدولی که در اینجا ارائه شده است، علاوه بر لیست قیمت بی متال، قابلیت نصب هر بیمتال بر روی کنتاکتور مرتبط با آن را نیز می‌توانید ببینید. توجه به این تطابق در زمان خرید رله حرارتی بی متال مهم است.

چنانچه در این زمینه سوالی دارید، با کارشناسان فنی ما در شرکت گستره آبی، نمایندگی رسمی محصولات هیوندای تماس بگیرید: 44972920-021 و 44972921-021

ردیف نوع رله حرارتی – محدوه جریان قابل نصب بر روی کنتاکتور قیمت (ریال)
1 بی متال 1 تا 0.63  آمپر 9A, 12A, 18A 13,380,000
2 بی متال 1 تا 1.6 آمپر 9A, 12A, 18A 13,380,000
3 بی متال 1.6 تا 2.5 آمپر 9A, 12A, 18A 13,380,000
4 بی متال 2 تا 3 آمپر 9A, 12A, 18A 13,380,000
5 بی متال 2.5 تا 4 آمپر 9A, 12A, 18A 13,380,000
6 بی متال 3 تا 5 آمپر 9A, 12A, 18A 13,380,000
7 بی متال 4 تا 6 آمپر 9A, 12A, 18A 13,380,000
8 بی متال 5.5 تا 8 آمپر 9A, 12A, 18A 13,380,000
9 بی متال 7 تا 10 آمپر 9A, 12A, 18A 13,380,000
10 بی متال 9 تا 13 آمپر 9A, 12A, 18A 13,380,000
11 بی متال 12 تا 18 آمپر 9A, 12A, 18A 13,380,000
12 بی متال 7 تا 10 آمپر 25A, 32A, 40A 14,540,000
13 بی متال 8 تا 12 آمپر 25A, 32A, 40A 14,540,000
14 بی متال 12 تا 18 آمپر 25A, 32A, 40A 14,540,000
15 بی متال 15 تا 22 آمپر 25A, 32A, 40A 14,540,000
16 بی متال 17 تا 25 آمپر 25A, 32A, 40A 14,540,000
17 بی متال 22 تا 32 آمپر 25A, 32A, 40A 14,540,000
18 بی متال 28 تا 40 آمپر 25A, 32A, 40A 14,540,000
19 بی متال 15 تا 22 آمپر 50A, 65A 21,060,000
20 بی متال 17 تا 25 آمپر 50A, 65A 21,060,000
21 بی متال 22 تا 32 آمپر 50A, 65A 21,060,000
22 بی متال 28 تا 40 آمپر 50A, 65A 21,060,000
23 بی متال 34 تا 50 آمپر 50A, 65A 21,060,000
24 بی متال 45 تا 65 آمپر 50A, 65A 21,060,000
25 بی متال 28 تا 40 آمپر 75A, 85A, 100A 31,300,000
26 بی متال 34 تا 50 آمپر 75A, 85A, 100A 31,300,000
27 بی متال 45 تا 65 آمپر 75A, 85A, 100A 31,300,000
28 بی متال 52 تا 75 آمپر 75A, 85A, 100A 31,300,000
29 بی متال 59 تا 85 آمپر 75A, 85A, 100A 31,300,000
30 بی متال 70 تا 100 آمپر 75A, 85A, 100A 31,300,000
31 بی متال 48 تا 80 آمپر 115A, 130A, 150A 67,200,000
32 بی متال 69 تا 115 آمپر 115A, 130A, 150A 67,200,000
33 بی متال 78 تا 130 آمپر 115A, 130A, 150A 67,200,000
34 بی متال 90 تا 150  آمپر 115A, 130A, 150A 67,200,000
35 بی متال 78 تا 130 آمپر 185A, 225A, 265A 72,100,000
36 بی متال 90 تا 150 آمپر 185A, 225A, 265A 72,100,000
37 بی متال  111 تا 185 آمپر 185A, 225A, 265A 72,100,000
38 بی متال 135 تا 225 آمپر 185A, 225A, 265A 72,100,000
39 بی متال 159 تا 265 آمپر 185A, 225A, 265A 72,100,000
40 بی متال 135 تا 225 آمپر 300A, 400A, 500A 119,450,000
41 بی متال 159 تا 265 آمپر 300A, 400A, 500A 119,450,000
42 بی متال 180 تا 300 آمپر 300A, 400A, 500A 119,450,000
43 بی متال 240 تا 400 آمپر 300A, 400A, 500A 119,450,000
44 بی متال 300 تا 500 آمپر 300A, 400A, 500A 119,450,000
45 بی متال 378 تا 630 آمپر 630A, 800A 237,270,000
46 بی متال 480 تا 800 آمپر 630A, 800A 237,270,000

مصرف کنندگان عزیز می توانند برای مشاوره جهت انتخاب محصول و استعلام قیمت بیمتال هیوندای با شماره های موجود در وبسایت گستره آبی، نماینده رسمی محصولات هیوندای، تماس حاصل فرمایند.


مشخصات بی متال (رله حرارتی) هیوندای اصل کره

  • ساخت کشور کره جنوبی؛ کمپانی هیوندای (HYUNDAI) است.
  • محدودۀ جریان: گسترده است و از 0.12 تا 800 آمپر می باشد.
  • نوع بیمتال: آنالوگ (غیر دیجیتال).
  • رله حراتی با بیمتال ساده و رله حرارتی با بیمتال CT. منظور از CT، بی متال با ترانس جریان داخلی است.
  • تولید در شش سری مختلف شامل: سری های HGT، ET، HM، HGR و HR و UTH
  • رله های حرارتی بی متال هیوندای سری H و U برای اتصال با کنتاکتورهای HGC و UMC طراحی شده‌اند و با این کنتاکتورها سازگار هستند.
  • قابلیت نصب تجهیزات جانبی مانند کنتاکت های کمکی و لاکرهای مکانیکی دارد.
  • طراحی بر اساس استاندارهای بین المللی است.
  • دارای گارانتی و خدمات پس از فروش می‌باشد.
  • سرعت و دقت بالا در زمان اضافه بار.

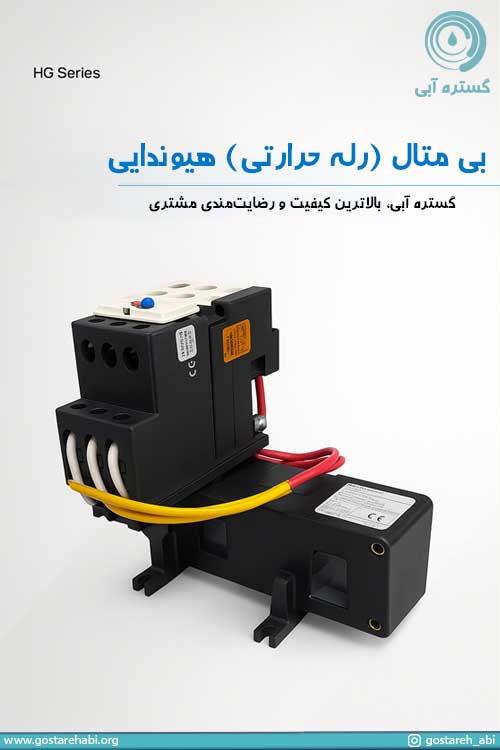

بی متال رله حرارتی هیوندای

رله حرارتی بی متال چیست؟

برای آنکه بدانیم رله حرارتی بی متال چیست و درک خوبی از آن داشته باشیم، باید تعریفی از رله، رله حرارتی و بیمتال بدانیم.

رله

رله (relay) نوعی سوئیچ الکتریکی است که وظیفۀ آن، برقراری و قطع اتصالات الکتریکی (باز و بسته کردن مدارهای الکتریکی) است. در شرایطی که چندین مدار نیاز به کنترل از طریق یک سیگنال واحد دارند، وجود رله ها ضروری است. انواع مختلفی رله وجود دارد که یکی از آن ها “رله حرارتی” است.

رله حرارتی

رله حرارتی (Thermal relays) یک وسیلۀ محافظ است که از مدارها و دستگاه های الکتریکی در برابر تک فاز شدن، ولتاژهای نامتعادل و اضافه بار و جریان های ورودی بیش از حد، محافظت می کند؛ بنابراین، نقش محافظتی دارد. از میان سوئیچ های الکتریکی قطع کنندۀ جریان، رله‌های حرارتی دقیق‌ترین قطع را برای موتور الکتریکی در هنگام تک فاز شدن و اضافه بار فراهم می‌کنند. بنابراین، راه‌ حل مناسبی برای محافظت از موتورها هستند. نماد رله حرارتی در زیر نشان داده شده است.

بی متال چیست؟

بی متال (به انگلیسی: Bi-metallic) یک جسم نواری شکل است شامل دو نوار فلزی از جنس های متفاوت است که توسط فرایند متالوژیکی به هم متصل شده اند. این فلزات ویژگی های منحصر به خود را دارند؛ اما از نظر مکانیکی و الکتریکی به عنوان یک واحد یکسان عمل می کنند. بیمتال‌ها را می‌توان محصولات بی متالیک یا مواد دو جزئی نیز نامید.

مزیت اصلی بی متال‌ها ترکیب بهترین ویژگی‌های هر فلز در یک محصول است. به عنوان مثال، در بی متال‌ها قدرت یک فلز با مقاومت در برابر خوردگی فلز دیگر، و یا رسانایی یک فلز را با مقرون به صرفه بودن فلز دیگر ادغام می شود. بیمتال‌ها در بسیاری از صنایع و کاربردها، از جمله رساناهای الکتریکی، کنتاکت‌ها، ترموستات‌ها، دماسنج‌ها، دستگاه‌های محافظ، ساعت‌ها، سکه‌ها، قوطی‌ها و تیغه‌ها استفاده می‌شوند.

رله حرارتی بیمتال (دو فلزی)

چنانچه در زمان ساختِ دستگاه های محافظ رله حرارتی، از جسم نواری شکل بیمتال استفاده شود، آن رلۀ‌ حرارتی، رله حرارتی بی متال نام می‌گیرد.

رله حرارتی بیمتال، از یک جسم نواری شکل تشکیل شده است. این نوار، شامل دو فلز نواری متصل به هم است و برای باز کردن مکانیکی کنتاکت‌ها در دستگاه های الکتریکی استفاده می‌شود. دو نوار فلزی متصل به هم، با قرار گرفتن در معرض گرما، با سرعت‌های مختلف منبسط می‌شوند. همچنین گرما موجب خم شدن بیمتال می‌شود. در رله حرارتی، بیمتال توسط یک فنر به کنتاکت متصل است. هنگامی که گرمای بیش از حد باعث خم شدن نوار در اثر اضافه جریان می‌شود و فنر کشیده می‌شود، کنتاکت‌های رله از هم جدا می‌شوند و به این ترتیب، مدار قطع می‌شود. با قطع شدن جریان، بی متال یا همان نوار دو فلزی، خنک شده و به شکل واقعی خود برمی‌گردد.

انواع بی متال حرارتی هیوندای

شرکت هیوندای رله های حرارتی بی متال خود را در 5 سری مختلف تولید می‌کند؛ این پنج سری عبارتند از:

  1. رله حرارتی بیمتال UTH
  2. رله بیمتال سری HGT
  3. رله حرارتی بیمتال سری ET
  4. رله حرارتی بیمتال سری HM
  5. رله حرارتی بیمتال سری HGR
  6. رله حرارتی بیمتال سری HR

همه این شش سری، یک ویژگی مشترک دارند و آن، حفاظت از موتورهای الکتریکی در برابر اضافه بار و گرم شدن بیش از حد است.

سایر ویژگی های خاص مربوط به هر یک از سری ها در ادامه بیان شده است:

بی متال حرارتی هیوندای UTH

  • رله حراتی  UTH با بیمتال ساده مناسب وصل شدن به کنتاکتورهای با جریان نامی تا 90 آمپر است.
  • رله حرارتی UTH همراه با بی متال CT (بیمتال با ترانس جریان داخلی) مناسب اتصال به کنتاکتورهای 110 تا 800 آمپر است.
  • رنج جریان همراه CT معادل 0.12 تا 100 است.
  • رنج جریان بدون CT معادل 48 تا 800 آمپر است.
  • تنظیم جریان دقیق.
  • عملکرد سریع.
  • عمر طولانی.
  • قابل اتصال با کنتاکتور هیوندای سری UMC

رله حرارتی بی متال هیوندای سری HGT

  • محدودۀ جریان وسیع؛ 9 – 800 آمپر.
  • قابلیت نصب بر روی کنتاکتور تا جریان نامی 90 آمپر. مدل های همراه با CT (بی متال با ترانس جریان داخلی) قابلیت نصب با کنتاکتورهای 110 تا 800 آمپر را نیز دارند.
  • رِنج جریان همراه CT معادل 0.12 تا 100 است.
  • رنج جریان بدون CT معادل 48 تا 800 آمپر است.
  • تنظیم جریان دقیق.
  • عملکرد سریع.
  • عمر طولانی.
  • قابل اتصال با کنتاکتور هیوندای سری UTH

بی متال هیوندای HGT کاملاً شبیه بی متال سری UTH است و از نظر ابعاد و اندازه با آن متفاوت می‌باشد. تفاوت دیگر بین این دو بیمتال، اتصال با نوع کنتاکتور است. به این صورت که رله حرارتی بیمتال HGT با کنتاکتور HGC متناسب و قابل اتصال است اما بی متال UTH با کنتاکتور UMC قابل اتصال است. ارتباط بین بی متال هیوندای با کنتاکتور هیوندای در شکل زیر نشان داده است. همانطور که ملاحظه می‌کنید، بی متال هیوندای سری HGC با محدودۀ جریان 7 تا 40 آمپر، می تواند با کنتاکتور هیوندای که مقدار جریان آن 25، 32 و یا 40 آمپر باشد، منطبق گردد؛ ولتاژ این کنتاکتور نیز می بایست 750 ولت باشد.

رله حرارتی هیوندای سری ET

  • قیمت مناسب.
  • نصب آسان.
  • تنوع در مدل های سری ET.
  • قابلیت تنظیم جریان به صورت دستی و اتوماتیک.

بیمتال حرارتی هیوندای سری HM

  • قابلیت تنظیم کلاس حفاظتی.
  • عملکرد قابل اعتماد.
  • عمر طولانی.
  • محدودۀ جریان وسیع و تنظیم دقیق جریان.

رله حرارتی بی متال هیوندای سری HGR

  • محافظت از الکتروموتور در برابر قطع فاز.
  • قابلیت تنظیم کلاس حفاظتی.
  • عملکرد قابل اعتماد.
  • عمر طولانی.
  • محدودۀ جریان وسیع و تنظیم دقیق جریان.

بیمتال حرارتی هیوندای سری HR

  • محافظت از الکتروموتور در برابر نوسانات ولتاژ.
  • قابلیت تنظیم کلاس حفاظتی.
  • عملکرد قابل اعتماد.
  • عمر طولانی.
  • محدودۀ جریان وسیع و تنظیم دقیق جریان.

اجزای رله حرارتی بیمتال هیوندای

  • کنتاکت های بسته و باز در مدار فرمان.
  • تیغه ای از جنس مس جهت اتصال به کنتاکتور.
  • سپوشش محافظ (Protection Cover): سمت عملیاتی رله حرارتی بی متال هیوندای، با یک پوشش محافظ تا از تغییر تنظیمات بدون اطلاع و خواست شما، جلوگیری شود.
  • ترمینال های مدار اصلی (Main Circuit Terminal) برای اتصال به کابل های مصرف کننده. مدل استاندارد این ترمینال ها از نوع پیچی است.
  • پیچ های تنظیم جریان (Current Setting Knob) برای تنظیم حساسیت و عملکرد بهینه دستگاه در برابر اضافه بار. با استفاده از این پیچ تنظیم، می توانید جریان نامی را در سه مرحله تنظیم کنید.
  • دکمه ریست (Reset Button) جهت بازگرداندن دستگاه به حالت اولیه. برای این دکمه دو حالت در نظر گرفته شده است: حالت A که تنظیم مجدد (ریست) خودکار است؛ حالت H که تنظیم مجدد (ریست) دستی است.
  • دکمه تست (Test Button): هنگامی که موتور در حین کار نیاز به توقف اضطراری دارد، با فشردن دکمه تست، کنتاکت دستگاه از کنتاکت مغناطیسی جدا شده و به این ترتیب، موتور متوقف می شود. برای بررسی عملکرد کنتاکت‌های رله اضافه بار حرارتی نیز می توانید از دکمه تست استفاده می شود.

ساختمان رله حرارتی بی متال

رله حرارتی بی متال، ساختمان ساده ای دارد. مهمترین اعضای تشکیل دهندۀ این ساختمان شامل نوارهای دو فلزی (بیمتال)، کویل‌های حرارتی و ترانسفورماتور جریان (CT) است.

در رله های حرارتی بی متال، بیمتال جزء اصلی رله است که از دو فلز با نرخ انبساط متفاوت ساخته شده است. تفاوت در سرعت انبساط نوار دو فلزی، باعث خم شدن آن می‌شود. از خم شدن این نوار برای فعال کردن مکانیسم قطع استفاده می‌شود.

ترانسفورماتور جریان (CT) جریان را برای کویل‌های حرارتی تأمین می‌کند. انرژی حرارتی این کویل نیز نوارهای دو فلزی یا همان بیمتال را گرم می‌کند.

جنس بیمتال ها می تواند از عناصر فلزی و آلیاژهای مختلف مثل فولاد و نیکل باشد. فولاد و نیکل، مقاومت ویژه بالایی دارند و مقاومت بسیار خوبی در برابر فرسودگی حرارتی دارند.

در رله بالا، یک بازوی عایق‌بندی شده، از طریق نوارهای بیمتال و فنر به سیم‌پیچ قطع متصل می‌شود. کرنش فنر (spring) با کمک صفحه مدل سکتور تغییر می‌کند. هنگامی که سیستم در شرایط عملیاتی عادی قرار می‌گیرد، فنر صاف باقی می‌ماند. بنابراین، با رخداد هر خطا در سیستم، فنر بی متال گرم شده و خم می‌گردد. کرنش فنر آزاد می‌شود تا کنتاکت‌های رله را قطع کند. بنابراین، کنتاکت رله، مدار قطع را که کنتاکت‌های مدارشکن به آن بسته می‌شوند، فعال می‌کند. به این ترتیب، سیستم ایمن می‌ماند.

نمودار مدار رله حرارتی و نحوه کار آن

در تصویر زیر، یک مدار رله حرارتی نشان داده شده است که از الکتروموتور در برابر اضافه محافظت می کند. این مدار محافظ در برابر اضافه بار، شامل یک فیوز، کنتاکتور، رله حرارتی، دکمه شروع و دکمه توقف است.

وقتی از رله حرارتی برای محافظت موتور در برابر اضافه بار استفاده می‌شود، عنصر حرارتی رله به صورت سری به سیم‌پیچ استاتور موتور متصل می‌شود. کنتاکت رله حرارتی که معمولاً بسته است، به صورت سری با مدار کنترل کنتاکتور AC متصل می‌شود.

اگر موتور الکتریکی تحت جریانِ الکتریستۀ بیش از حد قرار گیرد، جریانِ عبوری از سیم‌پیچ افزایش می‌یابد و جریان عبوری از عنصر حرارتی رله نیز افزایش می‌یابد. در نتیجۀ آن، دمای ورق دو فلزی (بیمتال) نیز بالا رفته می‌شود و سطح قوس افزایش می‌یابد. در این شرایط، کنتاکت NC را برای قطع فشار می‌دهد و مدار سیم‌پیچ کنتاکتور AC را قطع می‌کند؛ این کنتاکتور نیز منبع تغذیه موتور الکتریکی را قطع می‌کند. نتیجه این امر، قطع جریان برق در موتور است. جریان الکتریسته در موتور الکتریکی متوقف شده و محافظت از موتور صورت می‌گیرد.

بنابراین، سیم‌پیچ کنتاکتور برق AC خاموش می‌شود و سپس کنتاکت اصلی خاموش می‌شود تا موتور الکتریکی M متوقف گردد. در نهایت، از سوختن سیم پیچ به دلیل اضافه بار و در نتیجه سوختن موتور جلوگیری شده است.

بعد از همه این ها، با فشردن دکمه تنظیم مجدد رله حرارتی و دکمه استارت (ST)، موتور دوباره شروع به کار خواهد کرد.

اساس عملکرد رله حرارتی بی متال

رله حرارتی بر اساس یک اصل ثابت عمل می کند. اصل اساسی که عملکرد یک رله حرارتی را هدایت می‌کند، حول رفتار بی متال یا همان نوار دو فلزی است. این نوار دو فلزی درون دستگاه تعبیه شده و هنگام گرم شدن، توسط یک کویل حرارتی می‌چرخد. هنگام گرم شدن، نوار دو فلزی خم می‌شود و در نتیجه کنتاکت‌هایی که به طور معمول باز هستند (NO) بسته می‌شوند.

در طول عملکرد عادی موتور، عنصر حرارتی درون رله حرارتی گرمای کافی برای فعال کردن عملکرد حفاظتی تولید نمی‌کند. این شرایط، کنتاکت در حالت عادی بسته (NC) باقی می‌ماند. در شرایط اضافه بار موتور، عنصر حرارتی گرمای کافی برای فعال کردن عملکرد حفاظتی تولید می‌کند و باعث باز شدن کنتاکت می‌شود. در نتیجه برق موتور الکتریکی از طریق مدار کنترل قطع می‌گردد و از آن محافظت می‌شود. پس از رفع مشکل، رله باید قبل از راه‌اندازی مجدد موتور الکتریکی، ریست شود.

رله‌های حرارتی معمولاً دو حالت ریست (reset) ارائه می‌دهند:

  1. اتوماتیک
  2. دستی

 انتخاب بین این حالت‌ها را می‌توان توسط پیچ ریست تنظیم کرد. به طور پیش‌فرض، تولیدکنندگان اغلب رله را روی حالت ریست اتوماتیک تنظیم می‌کنند. با این حال، انتخاب بین حالت‌های ریست اتوماتیک و دستی به الزامات خاص مدار کنترل مورد استفاده بستگی دارد.

مزایا و معایب رله حرارتی بی متال

مزیت های بی متال

مزایای رله‌ های حرارتی شامل موارد زیر است.

  • رله ‌های حرارتی نسبت به سایر رله ها، دقت بیشتری دارند.
  • نصب شان آسان است.
  • می توان آن ها را به راحتی با آداپتورهای ریلی به پنل کنترل نصب کرد.
  • این رله‌ها را می‌توان به راحتی در هر مکانی استفاده کرد.
  • آنها از موتورهای الکتریکی در برابر گرمای بیش از حد محافظت می‌کنند. بنابراین می‌توان آنها را به راحتی در موتورهای ۱ و ۳ θ استفاده کرد.
  • قابلیت تنظیم مجدد خودکار و دستی دارند که باعث ساده شدن کار با آن می‌شود.
  • دارای یک دکمه تست داخلی هستند که برای عیب‌یابی استفاده می‌شود.
  • این رله‌ها در طیف وسیعی از جریان الکتریسیته قابل استفاده هستند.
  • رله های حرارتی دارای یک مکانیزم بدون تریپ هستند که برای عملکرد بهینه استفاده می‌شود.
  • با جلوگیری از آسیب به الکتروموتوها، عمر آن ها را طولانی تر کرده و تجهیزات را برای مدت زمان طولانی کارآمد می‌کند.

معایب رله حرارتی

معایب رله‌های حرارتی شامل موارد زیر است.

  • عملکرد اکثر دستگاه‌های مبتنی بر رله حرارتی کند است.
  • رله‌ های حرارتی قادر به مقاومت در برابر لرزش‌ها و شوک‌های الکتریکی نیستند.
  • این رله‌ها با عملکردهای قطع مستقیم طراحی نشده‌اند. برای جدا کردن یک مدار برق دار، رله حرارتی باید با سایر دستگاه‌های محافظ و سوئیچینگ الکتریکی مورد استفاده قرار گیرد.
  • بی متال فقط در برابر مدارهای کم مقاومت، بهینه کار می‌کنند؛ بنابراین، اگر در مدارهای سنگین استفاده می‌شوند، ممکن است عملکرد خوبی نداشته باشند.
  • فرکانس سوئیچینگ این رله‌ها بالا نیست؛ بنابراین، وقتی که قطع شده و بیش از حد گرم شده‌اند، به زمانی نیاز دارند تا خنک شوند.
  • رله‌های حرارتی اگرچه محافظت الکتریکی ارائه می‌دهند، اما دارای محافظت در برابر اتصال کوتاه نیستند. برای محافظت در برابر اتصال کوتاه، می‌توانید از کلید اتوماتیک کامپکت و کلید مینیاتوری استفاده کنید.

کاربردهای بیمتال حرارتی

یکی از کاربردهای اصلی رله حرارتی، استفاده در سیستم هایی است که به روش عادی راه‌اندازی شده اند. در چنین سیستم هایی، رله حرارتی از دستگاه در برابر افزایش بیش از حد مجاز دما و در نتیجه خرابی فاز یا اضافه بار محافظت می‌کند. همچنین، این رله عمدتاً در الکتروموتورهای DC با توان خروجی کم و موتورهای القایی قفس سنجابی مبتنی بر ولتاژ پایین استفاده می‌شود. سایر کاربردهای رله حرارتی در ادامه بیان شده است.

  • استفاده در مدارهای استارت موتور جهت جلوگیری از ایجاد جریان شدید در موتور که برای عایق موتور بسیار خطرناک است.
  • استفاده در دستگاه‌های الکتریکی، موتورها و ترانسفورماتورها به منظور محافظت در برابر گرمای بیش از حد.
  • استفاده در الکتروموتورها جهت محافظت در برابر اضافه بار و جریان اضافی. در چنین شرایطی، رله حرارتی برق را قطع کرده و به این ترتیب از موتور محافظت می‌کند.

نکات قابل توجه در خرید بی متال هیوندای

در زمان خرید رله حرارتی بی متال هیوندای یا هر برند دیگر، موارد زیر را در نظر داشته باشید:

  • تعداد فاز الکتروموتور؛ تک فاز یا سه فاز.
  • جریان نامی الکتروموتور (حدأکثر جریانی که الکتروموتور شما می تواند تحمل کند).
  • محدودۀ جریان رله حرارتی بی متال.
  • ولتاژ تغذیه.
  • کلاس حفاظتی مورد نیاز.
  • قابلیت هایی مثل تنظیم خودکار جریان، مقاومت در برابر قطع شدن فاز، مقاومت در برابر نوسان ولتاژ.
  • شرایط محیطی: در زمان انتخاب و خرید رله حرارتی بی متال هیوندای، شرایط محیطی مانند دما و رطوبت را در نظر داشته باشید. بیمتال ها نسبت به درجه حرارت محیط حساس هستند.
  • اگر رله حرارتی بی متال شما، در هر ساعت فقط چند بار کار می‌کند، بهترین انتخاب، خرید یک رله حرارتی با ترانسفورماتور جریان (CT) عادی با حدأکثر سرعت است.

علاوه بر موارد بالا، به اصل بودن محصولی که قرار است خریداری کنید توجه داشته باشید. در مورد برخی برندها، از جمله هیوندای کره، نمونه چینی بسیار مشابه نمونه اصل، در بازار موجود است. با خرید از نمایندگی های هیوندای، می‌توانید از اصل بودن رله حرارتی بی متال خود مطمئن باشید. برای خرید بی متال هیوندای اصل کره، با ما در شرکت گستره آبی، نماینده رسمی محصولات هیوندای تماس بگیرید: 44972920-021 و 44972921-021

نکات مهم در استفاده از رله حرارتی بیمتال هیوندای

وظیفه رله حرارتی محافظت از موتور الکتریکی در برابر اضافه بار است. برای اطمینان از اینکه موتور الکتریکی می‌تواند حفاظت کافی و لازم را در برابر اضافه بار به دست آورد، لازم است عملکرد الکتروموتور خود را به طور کامل بشناسید و یک رله حرارتی مناسب برای دستیابی به تنظیمات مورد نیاز آن انتخاب کنید. انتخاب صحیح رله حرارتی، تا حد زیادی به عملکرد موتور بستگی دارد. در انتخاب و خرید خود موارد زیر را در نظر داشته باشید.

  • جریان نامی:در شرایطی که رله حرارتی برای محافظت طولانی مدت از موتور استفاده می‌شود، باید آن را بر اساس جریان نامی موتور انتخاب و خریداری کنید. جریان نامی رله باید با جریان مصرفی تجهیزات مطابقت داشته باشد. اگر جریان عبوری به 10 برابر جریان نامی برسد، بیمتال پس از 2 ثانیه مدار قدرت و فرمان را قطع می کند.
  • محدودۀ جریان رله حرارتی بی متال: محدوده جریانی رله باید با توجه به نیازهای مدار انتخاب شود.
  • نوع کنتاکتور:  رله حرارتی باید با نوع کنتاکتور مورد استفاده سازگار باشد (جهت آگاهی از تطابق صحیح رله حرارتی با کنتاکتور، به جدول موجود در ابتدای صفحه مراجعه نمایید).
  • ظرفیت اضافه بار رله های حرارتی کم است؛ بنابراین، عمدتاً باید برای کار در جریان های کمتر از ۶ تا ۷ برابر جریان بار کامل استفاده شوند. اگر به صورت دائم جریانی معادل 10 درصد اضافه بار از بیمتال عبور کند، بی متال پس از 2 ساعت به صورت اتوماتیک مدار را قطع خواهد کرد.

توجه داشته باشید که در شرایط اتصال کوتاه، از رله حرارتی بیمتال استفاده نمی‌شود. زیرا هنگامی که جریان اتصال کوتاه دمای بیمتال را افزایش می‌دهد، کنتاکت‌های رله بسته می‌شوند. بنابراین رله حرارتی بی متال عمدتاً توسط رله اتصال کوتاه فقط با فیوز محدود کننده زمان استفاده می‌شود.

عوامل مؤثر بر قیمت بی متال هیوندای

قیمت رله حرارتی بی متال هیوندای، تحت تأثیر نوسانات قیمت ارز و شرایط سیاسی کشور، دچار تغییراتی می‌شود که این تغییرات اغلب افزایشی است. قیمت این محصول بسته برخی مشخصات فنی خاص نیز ممکن است تغییراتی داشته باشد؛ مشخصاتی از جمله:

  • نوع یا سری رله حرارتی بیمتال و همچنین تعداد فاز آن (تک فاز/ سه فاز).
  • وسعت محدوده جریان
  • داشتن یا نداشتن CT، به عنوان مثال، در بی متال هیوندای مدل HGT، رنج جریان همراه CT معادل 0.12 تا 100 و بدون CT معادل 48 – 800 آمپر است.
  • قابلیت نصب مستقیم به کنتاکتور.

واضح است که هر قدر امکانات فنی و سهولت کار با دستگاه آسان تر باشد، قیمت نیز بالاتر است. قیمت روز رله حرارتی بی متال هیوندای در لیست قیمت این محصول در ابتدای همین صفحه ارائه شده است. همچنین جهت استعلام قیمت و دریافت مشاوره فنی، می‌توانید با ما تماس بگیرید: 44972921-021 و 44972920-021
