کلید خشک یا ایزولاتور (Isolator Switch) یک کلید مکانیکی است که کار آن، قطع کامل بخشی از یک سیستم الکتریکی از منبع تغذیه است. این کلید برای سیستم های الکتریکی ولتاژ بالا و ولتاژ پایین قابل استفاده است و فقط زمانی که جریان برق در مدار وجود ندارد، عمل قطع جریان را انجام می‌دهد. ایزولاتورها بر اساس استاندارد IEC 60947-3 طراحی می‌شوند. شرکت هیوندای، از معروف‌ترین شرکت‌های تولید کنندۀ کلیدهای الکتریکی از جمله ایزولاتورها است. لیست قیمت کلید خشک هیوندای به صورت تک پل و سه پل، در محدوده 32 آمپر تا 125 آمپر، در این صفحه ارائه و بروز رسانی شده است. کمپانی هیوندای، کلیدهای خشک تک پل خود را برای اجرا در جریان‌های برق 32، 40، 63 و 100 آمپر تولید می‌کند. کلیدهای خشک سه پل هیوندای نیز توانایی کار در جریان‌های 40، 80، 100 و 125 آمپر را دارد. قیمت کلید ایزولاتور تک پل هیوندای پایین‌تر از قیمت کلیدهای ایزولاتور سه پل است.

لیست قیمت کلید خشک تک پل هیوندای (۱۱ شهریور ۱۴۰۴)

قیمت هریک از سوئیچ های نامبرده شده در ادامه لیست شده است؛ این لیست قیمت در فروردین 1404 ارائه شده و آخرین و جدیدترین لیستی است که در اختیار نمایندگی های هیوندای قرار گرفته است.

شرکت هیوندای الکتریک از تولید کنندگان برتر ایزولاتورها است. خدمات پس از فروش، جنس عالی بدنه و اجزای تشکیل دهندۀ کلید، سوئیچ های هیوندای را به یکی از گزینه های نخست خرید مشتریان تبدیل کرده است. با خرید دیسکانکتورهای هیوندای، قطع کامل اتصال الکتریکی و ایمن‌سازی تجهیزات الکتریکی خود را تضمین کنید. آخرین و جدیدترین قیمت کلید ایزولاتور تک پل هیوندای در فروردین 1404 اعلام شده است. شما می‌توانید قیمت کلیدهای تک پل ایزولاتور هیوندای را در محدودۀ جریان 32 تا 100 آمپر، در جدول زیر ملاحظه کنید. همچنین جهت خرید و دریافت مشاوره فنی، با ما در شرکت گستره آبی، نمایندۀ رسمی هیوندای تماس بگیرید: 44972920-021 و 44972921-021

خریدهای تعداد بالا شامل تخفیف است. همچنین تخفیف و قیمت همکاری برای همکارانی که در این زمینه فعالیت دارند لحاظ می‌شود.

ردیف جریان  (A)  تعداد پل کلید خشک قیمت (ریال)
1  32A تک پل 2,321,000
2 40A تک پل 2,321,000
3  63A تک پل 2,321,000
4  100A تک پل 2,321,000

لیست قیمت کلید خشک سه پل هیوندای (۱۱ شهریور ۱۴۰۴)

قیمت کلید ایزولاتور سه پل هیوندای در محدودۀ جریان های 40 تا 125 آمپر در جدول زیر لیست شده است.  تکنولوژی پیشرفته و کنترل کیفیت دقیق در ساخت و تولید این محصول، آن را به یکی از محبوب‌ترین گزینه های سوئیچ های ایزولاتور تبدیل کرده است. توجه داشته باشید که نوع چینی این سوئیچ ها با ظاهری کاملاً مشابه با نسخۀ اصل، اما با قیمت پایین تر در بازار به فروش می‌رسد. شما می توانید اصل این محصول را از شرکت گستره آبی، نمایندگی رسمی هیوندای، با قیمت مناسب خریداری نمایید. با ما تماس بگیرید: 44972920-021 و 44972921-021

ردیف جریان  (A)  تعداد پل کلید خشک قیمت (ریال)
1  40A 3 پل 6,776,000
2  80A 3 پل 6,776,000
3 100A 3 پل 6,776,000
4 125A 3 پل 6,776,000

مشخصات فنی کلید ایزولاتور هیوندای

  • کشور و شرکت سازنده: کره جنوبی؛ هیوندای
  • استاندارد ساخت: IEC: 62271-102
  • تعداد پل: تک پل و سه پل.
  • محدودۀ جریان برای کلیدهای خشک تک پل: 32، 40، 63 و 100 آمپر.
  • محدودۀ جریان برای کلیدهای خشک سه پل: 40، 80، 100 و 125 آمپر.

کلید خشک (کلید ایزولاتور) چیست؟

در طول فرآیند رفع خطا یا تعمیر و نگهداری تجهیزات برق دار، جداسازی مدار از منابع تغذیه بسیار مهم است. برای انجام این کار در نیروگاه‌ها و دستگاه های ولتاژ بالا، ترجیحاً از کلیدهای جداکننده یا قطع‌کننده به نام ایزولاتور استفاده می‌شود.

کلید خشک یا کلید ایزولاتور (isolator switch) سوئیچی است که برای جداسازی بخش خاصی از یک مدار الکتریکی از منبع تغذیه اصلی استفاده می‌شود. کلید خشک، بدون قطع کردن برق بقیۀ سیستم، این کار را انجام می دهد. این کلید، قطع قابل مشاهده مدار را تضمین می‌کند، زیرا دارای کنتاکت‌های قابل مشاهده‌ای است که وضعیت مدار (باز یا بسته) را به وضوح نشان می‌دهد. همچنین، با تضمین عدم وجود ولتاژ یا جریان باقیمانده در بخش جدا شده، امکان تعمیر و نگهداری ایمن را فراهم می‌کند. ایزولاتورها دستگاه‌های ایمنی حیاتی در سیستم‌های الکتریکی ولتاژ بالا و ولتاژ پایین هستند. این کلیدها اغلب به یک مکانیزم قفل مجهز هستند تا از برق‌دار شدن مجدد تصادفی در حین تعمیر و نگهداری جلوگیری کنند.

برخی از کلیدهای ایزولاتور دارای یک کلید ارت هستند تا ولتاژ یا جریان را قبل از خاموش کردن کلید قطع کننده (شرایط بی باری) به زمین تخلیه کنند. این نوع کلید قطع برای کار در شرایط قفل داخلی طراحی شده است.

سوئیچ ایزوله معمولاً در ورودی سرویس ساختمان یا تابلوی برق اصلی تعبیه می‌شود. این سوئیچ اغلب در مدارهایی استفاده می‌شود که قطع و وصل جریان برق در آن‌ها کم است؛ مثل مدارهای روشنایی، سیستم‌های امنیتی و دکمه‌های توقف اضطراری. سوئیچ‌های ایزوله می‌توانند سریع و راحت برق مدار را قطع کنند.

علت استفاده از اصطلاح “خشک” برای “کلید خشک” این است که بدون روغن (خشک) هستند و از خلاء یا هوای آزاد برای خاموش کردن قوس استفاده می‌کند. این کلید با نام های زیر نیز شناخته می‌شود:

  • ایزولاتور؛ این اصطلاح بیشتر در زبان لاتین رایج است و البته در کشور ما نیز استفاده می شود.
  • کلید جدا کننده یا دیسکانکتور؛ کمپانی هایی مانند هیوندای کره جنوبی، از اصطلاح دیسکانکتور برای این محصول خود استفاده می کنند.
  • کلید / سوئیچ قطع.
  • قطع کننده مدار.
  • سوئیچ ایزوله.
  • سوئیچ ایمنی.

وظیفۀ کلید خشک چیست؟

وظیفه اصلی دیسکانکتور، جداسازی فیزیکی یا “قطع هوا” در یک مدار الکتریکی است. این جداسازی برای روش‌های ایمن نگهداری و تعمیر ضروری است. بنابراین، کلیدهای دیسکانکتور، قطع کامل اتصال الکتریکی و ایمن‌سازی تجهیزات را چه در زمان تعمیر و چه در زمان کارکرد، بر عهده دارند.

ایزولاتورها طوری طراحی شده‌اند که فقط زمانی که جریان الکتریکی در مدار وجود ندارد، کار کنند و این، تفاوت کلیدی بین ایزولاتورها و قطع‌کننده‌های مدار است. این ویژگی، ایزولاتورها را از قطع‌کننده‌های مدار (Circuit Breakers) متمایز می‌کند؛ زیرا قطع‌کننده‌ها این توانایی را دارند که در زمان وجود جریان الکتریسته در مدار، آن را قطع کنند.

کلید خشک از برق‌دار شدن تصادفی یک مدار در حین نگهداری جلوگیری می‌کنند و خطر برق‌گرفتگی یا آسیب به تجهیزات را به حداقل می‌رسانند.

برخلاف قطع‌کننده‌های مدار یا فیوزها که برای محافظت از سیستم‌ها در برابر خطاهایی مانند اضافه بار یا اتصال کوتاه استفاده می‌شوند، ایزولاتورها عملکرد قطع خودکار ندارند. آن‌ها به صورت دستی کار می‌کنند و برای قطع یا وصل مجدد مدار در شرایط بدون بار استفاده می‌شوند؛ به این معنی که جریان باید از قبل توسط سایر دستگاه‌های محافظ مانند قطع‌کننده‌های مدار قطع شده باشد.

انواع کلید ایزولاتور (کلید خشک)

ایزولاتورها در انواع مختلفی تولید می شوند که هر کدام برای کاربردهای خاص، سطوح ولتاژ و پیکربندی‌های سیستم های مختلف طراحی شده‌اند. کلیدهای خشک بسته به کاربرد، پیکربندی سیستم و سطح ولتاژ مورد استفاده نیز دارای انواع مختلفی هستند که عبارتند از:

  • کلید ایزولاتور تک شکست
  • ایزولاتور دو شکست
  • کلید ایزولاتور پانتوگراف
  • ایزولاتور خط
  • ایزولاتور باس
  • ایزولاتور تعمیر و نگهداری

انواع ایزولاتور به لحاظ تعداد پل و فاز

کلیدهای خشک از هر نوعی که باشند، به لحاظ تعداد پل، تعداد فاز و نوع جریان برق شامل انواع زیر می شوند:

انواع کلید خشک به لحاظ تعداد پل:

  1. کلید خشک تک پل
  2. ایزولاتور دو پل
  3. ایزولاتور سه پل
  4. ایزولاتور چهار پل

انواع ایزولاتور به لحاظ تعداد فاز:

  1. کلید ایزولاتور تک فاز
  2. کلید ایزولاتور سه فاز

انواع کلید ایزولاتور به لحاظ نوع جریان برق:

  1. کلید خشک AC
  2. کلید خشک DC

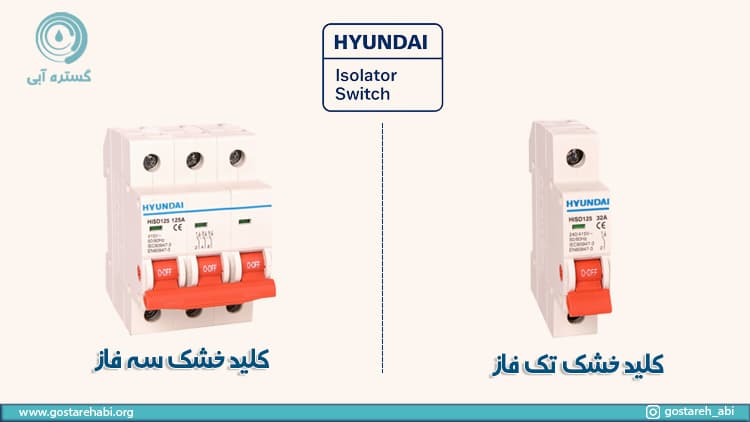

کلید ایزولاتور تک فاز

کلیدهای تک فاز از نوع تک پل هستند و بیشتر کاربرد خانگی دارند و در مدارهای مجموعه های مسکونی مورد استفاده قرار می گیرند.  این سوئیچ برخلاف قطع‌کننده‌های مدار که در هنگام خطا به طور خودکار قطع می‌کنند، به صورت دستی کار می‌کند و با ایجاد یک قطعی واضح در مدار، برای تعمیرات ایمن ضروری است. در الکتروموتورهای تک فاز از این کلید استفاده می شود.

کلید ایزولاتور سه فاز

کلیدهای ایزولاتور سه فاز، از نوع سه پل هستند. این کلیدها با قطع هر سه فاز برق مدار، ایزولاسیون فیزیکی ایجاد می‌کنند. قطع‌کننده‌های سه فاز معمولاً با استانداردهای ایمنی سختگیرانه‌ای مانند IEC 60947 یا AS/NZS 60947 مطابقت دارند. از این رو، قدرت حفاظتی بیشتر داشته و برای مدارهای ولتاژ بالا و الکتروموتورهای سه فاز استفاده می‌شوند. آن‌ها معمولاً با یک مکانیزم قفل طراحی می‌شوند تا اطمینان حاصل شود که سوئیچ نمی‌تواند در حین تعمیر و نگهداری به طور تصادفی دوباره وصل شود. این مکانیزم قفل می‌تواند یک قفل مکانیکی یا قفل الکتریکی باشد و تضمین می‌کند که فقط پرسنل مجاز می‌توانند برق را دوباره وصل کنند. به این ترتیب، از حوادث برق گرفتگی جلوگیری می‌شود. برای عملکرد قابل اطمینان کلیدها، بازرسی و نگهداری منظم ضروری است.

کلید خشک AC

کلید ایزولاتور AC (جریان متناوب) برای ایزوله کردن مدارهای الکتریکی که با جریان متناوب کار می‌کنند، طراحی شده‌اند. شکل استاندارد برق مورد استفاده در اکثر سیستم‌های مسکونی، تجاری و صنعتی، از نوع جریان متناوب است. این سوئیچ‌ها نقش مهمی در تضمین ایمنی در حین عملیات تعمیر و نگهداری، به ویژه در سیستم‌هایی که جریان برق ثابت حیاتی است، ایفا می‌کنند.

کلید خشک DC

کلید خشک DC (جریان مستقیم) به طور خاص برای سیستم‌هایی طراحی می‌شود که با جریان مستقیم کار می‌کنند؛ جاییکه جریان برق یک طرفه است. این سوئیچ‌ها معمولاً در کاربردهای تخصصی مانند سیستم‌های فتوولتائیک خورشیدی (PV)، سیستم‌های ذخیره باتری، ایستگاه‌های شارژ خودروهای الکتریکی (EV) و تجهیزات مخابراتی استفاده می‌شوند.

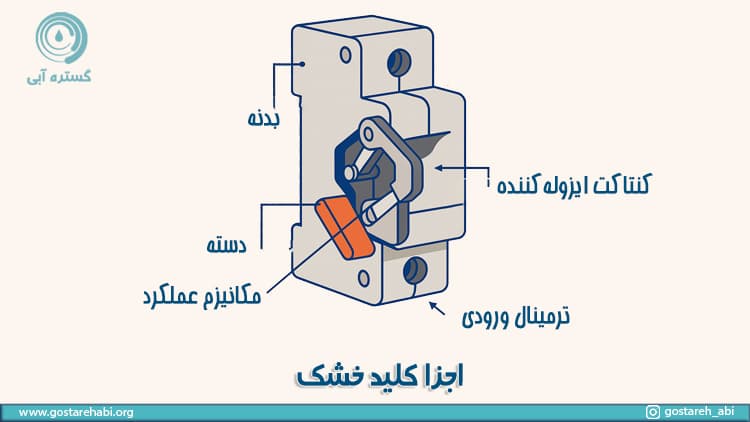

اجزای اصلی کلید خشک

سه عضو اصلی در هر کلید ایزولاتور شامل قطعات زیر است:

  1. کنتاکت ها (Contacts)
  2. عایق ها (Insulators)
  3. مکانیسم های عملیاتی شامل دسته یا اهرم (Operating Mechanism)

1- کنتاکت در کلید خشک

کنتاکت‌ها معمولاً از مواد بسیار رسانا مانند آلیاژهای مس یا نقره ساخته می‌شوند که برای مقاومت در برابر گرمای تولید شده در هنگام قطع جریان طراحی شده‌اند.

2- عایق در کلید خشک

در سوئیچ های ایزولاتور، عایق‌ها از مواد نارسانایی مانند چینی یا پلیمرها ساخته می‌شوند. عایق از حضور جریان الکتریسیته به مسیرهای ناخواسته جلوگیری می‌کند. وظیفه عایق، جلوگیری از نشت برق و تضمین ایمنی است.

3- اهرم یا دسته در کلید ایزولاتور

اهرم یا دسته، به اپراتور اجازه می‌دهد تا سوئیچ را به راحتی باز و بسته کنند. طراحی آن تضمین می‌کند که کنتاکت‌ها به طور ایمن از هم جدا شوند یا درگیر شوند. از این رو، قطع یا اتصال قابل اعتماد را در مدار الکتریکی فراهم می‌کنند. بنابراین، اهرم یا دسته، امکان باز و بسته کردن سوئیچ را به صورت دستی یا از راه دور فراهم می‌کند و وظیفۀ آن، قطع یا اتصال مدار الکتریکی است.

سوئیچ ایزوله چگونه کار می‌کند؟

ایزولاسیون به معنای قطع کامل منبع تغذیه از مدار است و اساس کار سوئیچ های ایزوله، قطع جریان در مدار می‌باشد. وقتی سوئیچ در حالت “خاموش” است، در مدار وقفه‌ای ایجاد می‌کند که مانع از جریان یافتن برق می‌شود. قطع جریان در مدار، از هرگونه حادثه‌ای که ممکن است رخ دهد جلوگیری می‌کند. بنابراین، این امکان ایجاد می‌شود بدون خطر برق‌گرفتگی، با خیال راحت روی مدار کار کنید.

هنگامی که ایزولاسیون رخ می‌دهد، تمام اتصالات برق از نظر فیزیکی جدا می‌شوند. هرگونه انرژی ذخیره شده، مانند بارهای خازنی یا القایی، تخلیه می‌شود. امکان برق‌دار شدن تصادفی سیستم به هیچ عنوان وجود ندارد، زیرا ایزولاتور یک شکاف باز قابل مشاهده ایجاد می‌کند که قطع اتصال را تأیید می‌کند. ایزولاتور در حالت خاموش باید شرایط مورد نیاز برای ایزولاسیون طبق IEC 60947-3 را برآورده کند.

مزایا و معایب کلید خشک (ایزولاتور)

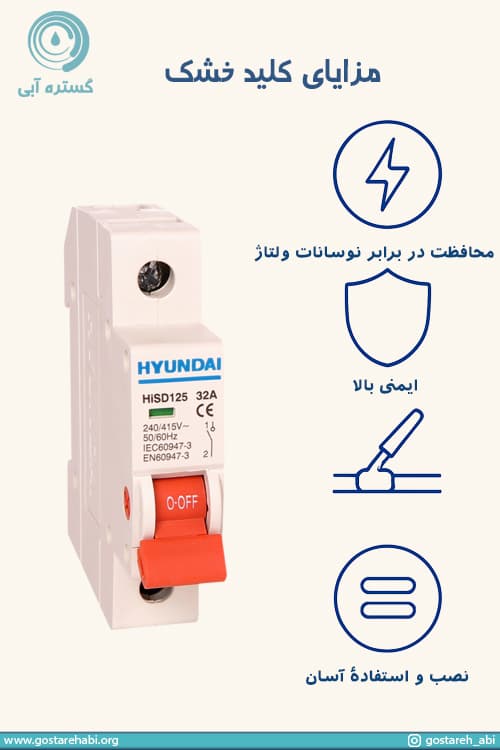

مزیت های کلید خشک

  • به محافظت از دستگاه شما در برابر نوسانات ولتاژ کمک می‌کند.
  • می‌تواند با جلوگیری از شوک‌های الکتریکی تصادفی به بهبود ایمنی دستگاه‌ها کمک کند.
  • با جلوگیری از آسیب ناشی از نوسانات برق، عمر مفید تجهیزات را افزایش می‌دهد.
  • کلید خشک می‌تواند با کاهش میزان مصرف برق دستگاه، به شما در صرفه‌جویی در هزینه‌های انرژی کمک کند.
  • این قابلیت را دارد که به راحتی دستگاه را از برق جدا کنید. این ویژگی در زمان تعمیر یا تعویض کلید کارآمد است.
  • نصب آسان است.
  • می‌تواند شعبه فرعی را کاملاً بی‌برق کند و عملکرد آن با چشم قابل مشاهده باشد.
  • بسیار ایمن است و تیغه‌ها طوری طراحی شده‌اند که در برابر اضافه جریان بیش از جریان نامی خود مقاومت کنند.
  • ایمنی بالایی را برای تکنسین و تجهیزات الکتریکی پست فراهم می‌کند.

معایب کلید ایزولاتور

  • فقط در شرایط بی‌باری می‌تواند کار کند.
  • اگر تخلیه مناسب انجام نشود، قوس ناگهانی رخ می‌دهد؛ قوس ناگهانی را نمی‌توان فوراً خاموش کرد زیرا در فضای باز نصب می‌شود.
  • اگر کلیدهای قطع و وصل در شرایط بار باز شوند، قوس نمی‌تواند آن را کنترل کند و تیغه‌های کلید قطع و وصل را از بین می‌برد.

توضیحات: قوس الکتریکی نوعی تخلیه الکتریکی است که هنگام عبور جریان از یک شکاف، اغلب در طول فرآیند سوئیچینگ (روشن یا خاموش کردن سوئیچ) رخ می‌دهد. قوس الکتریکی در کلیدهای برق، احتمال آسیب به وسایل، سوختگی شدید، انفجار و آتش‌سوزی را به همراه دارد.

کاربردهای کلید خشک (کلید ایزولاتور)

ایزولاتورها به طور گسترده در صنایع و سیستم‌های الکتریکی مختلف جهت ایجاد ایمنی استفاده می‌شوند. استفاده از این کلیدها در سیستم‌های الکتریکی برای اطمینان از قطع ایمن مدارها در حین تعمیر و نگهداری ضروری است. ایزولاسیون مناسب نه تنها ایمنی کارگران را تضمین می‌کند، بلکه از تجهیزات در برابر برق‌دار شدن تصادفی در حین کار خدماتی نیز محافظت می‌کند. برخی از کاربردهای رایج کلید خشک عبارتند از:

  1. استفاده در پست‌های برق به منظور جداسازی بخش‌هایی از شبکه توزیع برق در زمان تعمیر و نگهداری.
  2. در محیط‌های صنعتی برای جداسازی ماشین‌آلات از منبع تغذیه در زمان تعمیر یا نگهداری.
  3. در سیستم‌های انرژی خورشیدی برای جدا کردن پنل‌های خورشیدی از اینورتر به منظور ایجاد ایمنی.
  4. در شبکه راه‌آهن و حمل و نقل الکتریکی به عنوان دکمه‌های توقف اضطراری؛ زیرا به سرعت و به راحتی برقِ مدار را قطع می‌کنند.
  5. نیروگاه‌های تولید برق.
  6. شبکه‌های انتقال و توزیع.
  7. استفاده در شرایطی که خطر شوک الکتریکی وجود دارد؛ مثل مکان های مرطوب.
  8. به عنوان کلید قطع برای تجهیزات ولتاژ بالا مثل ترانسفورماتورهای قدرت.

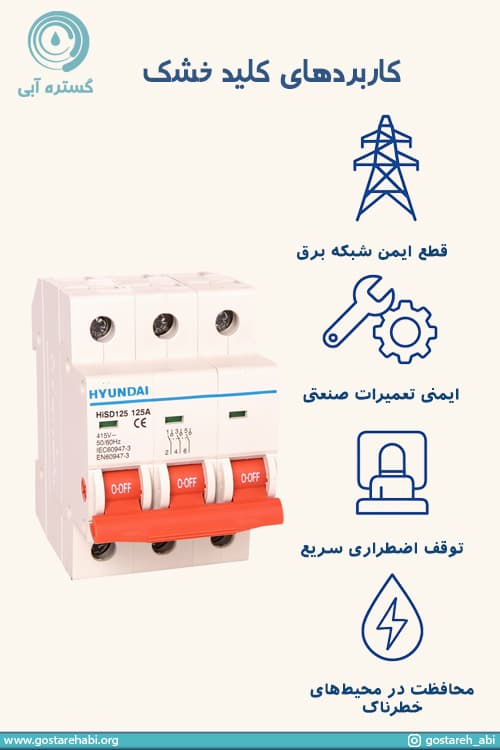

کاربردهای سوئیچ های خشک

تفاوت کلید ایزولاتور با کلید مینیاتوری

از تفاوت های کلید ایزولاتور با کلید مینیاتوری این است که اولی یک کلید قدرت پیشرفته محسوب می‌شود و دومی، یک کلید حرارتی – مغناطیسی ساده است. بنابراین، اگرچه هر دو کلید نقش محافظتی در مدار دارند، اما ایزولاتورها پیشرفته تر هستند. از این رو، قیمت کلید ایزولاتور نسبت به قیمت کلید مینیاتوری بالاتر است.

ایزولاتور برای کار در شرایط بی باری طراحی شده است؛ زیرا هیچ واسطه خاموش کننده قوس برای سرکوب قوس در شرایط بی باری ندارد. برخلاف کلیدهای مینیاتوری و همچنین کلید اتوماتیک، کلید خشک هیچ حفاظتی در برابر اضافه بار و اتصال کوتاه ندارد و فقط برای قطع و وصل دستی مدار و بالا بردن ایمنی در سیستم های الکتریکی به کار می‌رود.

نکاتی در مورد خرید کلید خشک و نصب آن

همانطور که گفتیم، سوئیچ ایزولاتور برای قطع جریان استفاده می‌شود. همچنین، معمولاً به عنوان یک اقدام ایمنی در برابر شوک الکتریکی مهم است. برای انتخاب کلید خشک متناسب با نیاز کاری تان، لازم است درک خوبی از سیستم برق خانه یا محل کار خود داشته باشید. به عنوان مثال، از نحوه سیم کشی و محل جعبه فیوز آگاه باشید و انواع مختلف مدارها را بشناسید. همچنین، باید مطمئن شوید که فضای کافی در جعبه فیوز برای قرار دادن کلید جدا کننده وجود دارد. در نهایت، باید تصمیم بگیرید که چه نوع کلید جداکننده‌ای می‌خواهید.

اگر در این زمینه نیاز به مشاوره دارید یا سؤالی برایتان مطرح است، با کارشناسان ما در شرکت گستره آبی تماس بگیرید: 44972920-021 و 44972921-021

نصب سوئیچ ایزوله یک فرآیند نسبتاً ساده است. ابتدا، باید یک کلید ایزولاتور مناسب برای سیستم الکتریکی خود خریداری کنید. سپس، باید کلید را به پنل قطع‌کننده وصل کنید. توجه داشته باشید که کلید را در مکانی قابل دسترس نصب نمایید. پس از نصب کلید ایزولاتور، آن را آزمایش کنید تا مطمئن شوید که به درستی کار می‌کند.

برای آزمایش کلید خشک، مدار مورد آزمایش را خاموش کنید. پس از خاموش شدن منبع تغذیه، کلید را در حالت خاموش قرار دهید؛ این کار تضمین می‌کند که برق کاملاً قطع شده است و هیچ خطری برای روشن کردن مجدد آن وجود ندارد.

باز و بسته کردن کلید خشک

برای باز و بسته کردن ایزولاتور، طبق مراحل زیر عمل کنید:

الف- در شرایطی که مدار باز است:

  1. ابتدا بریکر را باز کنید.
  2. توجه داشته باشید که کلید ایزولاتور تنها پس از باز کردن بریکر باز شود!
  3. پس از باز کردن ایزولاتور، سوئیچ‌های ارت را ببندید.

ب- در شرایطی که مدار بسته است:

  1. ابتدا سوئیچ‌های ارت را ببندید.
  2. فقط پس از مسدود کردن کلید ایزولاتور، آن را ببندید.
  3. پس از بستن ایزولاتور، بریکرهای مدار را ببندید.
