کلید مینیاتوری (Miniature Circuit Breaker) نوعی فیوز الکتریکی هوشمند است که از دستگاه‌های الکتریکی در برابر افزایش ناگهانی و هجوم بیش از حد جریان برق و اتصال کوتاه محافظت می‌کند و به این ترتیب، سلامت سیستم الکتریکی شما را تضمین می‌کند. یکی از شرکت های تولید کنندۀ کلیدهای مینیاتوری، هیوندای است. این محصول ساخت کشور کره است و از کیفیت بالایی برخوردار می‌باشد. در این صفحه، لیست قیمت کلیدهای مینیاتوری هیوندای به تفکیک مقدار جریان (آمپر) و تعداد پل (تک پل، دو پل و سه پل) ارائه شده است. کلیدهای تک پل، تکفاز و کلیدهای سه پل، سه فاز هستند. شرکت هیوندای این محصولات خود را در محدودۀ جریان نامی 2 آمپر تا 63 آمپر تولید می‌کند. قدرت قطع این فیوزها 6 کیلو آمپر است. انواع کلید مینیاتوری هیوندای شامل کلیدهای HIBD (تیپ قدیم)، HGD (تیپ جدید) است که در دو نوع B (تند کار) و C (کند کار) تولید می‌شود.

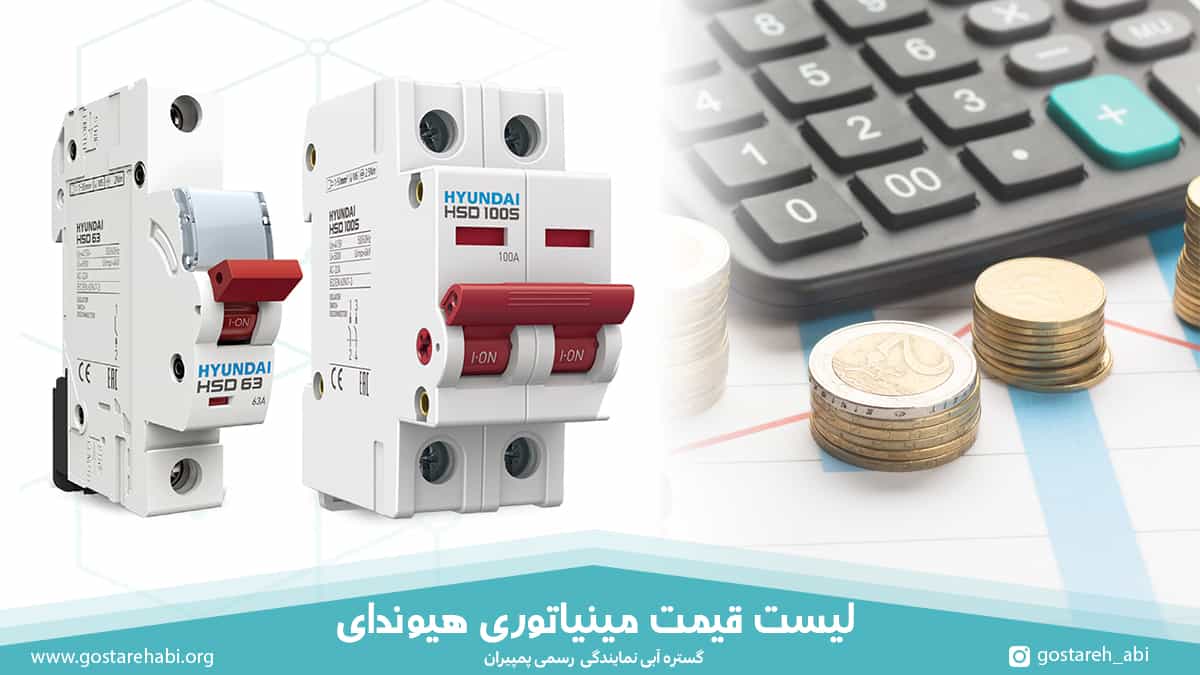

لیست قیمت کلید مینیاتوری تک پل / تکفاز هیوندای (۰۶ شهریور ۱۴۰۴)

کلید تک فاز مینیاتوری هیوندای از نوع تک پل است. محدودۀ جریان این کلیدها 2A تا 63A بوده و قدرت قطع کنندگی شان 6KA است. از این محصول برای دستگاه های برقی خانگی و سیستم های روشنایی خانگی استفاده می‌شود.

ردیف محدوه جریان  (A)  قدرت قطع کلید مینیاتوری تیپ کاربرد قیمت (ریال)
1 2A 6KA B, C روشنایی – موتوری 2,104,000
2 4A 6KA B, C روشنایی – موتوری 2,104,000
3 6A 6KA B, C روشنایی – موتوری 2,104,000
4 10A 6KA B, C روشنایی – موتوری 2,104,000
5 16A 6KA B, C روشنایی – موتوری 2,104,000
6 20A 6KA B, C روشنایی – موتوری 2,104,000
7 25A 6KA B, C روشنایی – موتوری 2,104,000
8 32A 6KA B, C روشنایی – موتوری 2,104,000
9 40A 6KA B, C روشنایی – موتوری 2,104,000
10 50A 6KA B, C روشنایی – موتوری 2,104,000
11 63A 6KA B, C روشنایی – موتوری 2,104,000

لیست قیمت کلید دو پل مینیاتوری هیوندای (۰۶ شهریور ۱۴۰۴)

کلید مینیاتوری دو پل، در زمان های حساس و جریان های بیش از حد مجاز، هم سیم نول و هم سیم فاز را قطع می‌کند. محدودۀ جریان این کلیدها 2 A تا 63 A بوده و قدرت قطع کنندگی شان 6 KA است. قیمت این محصول در تیپ B و C در جدول زیر ارائه شده است.

ردیف محدوه جریان  (A)  قدرت قطع کلید مینیاتوری تیپ کاربرد قیمت (ریال)
1 2A 6KA B, C روشنایی – موتوری 4,328,000
2 4A 6KA B, C روشنایی – موتوری 4,328,000
3 6A 6KA B, C روشنایی – موتوری 4,328,000
4 10A 6KA B, C روشنایی – موتوری 4,328,000
5 16A 6KA B, C روشنایی – موتوری 4,328,000
6 20A 6KA B, C روشنایی – موتوری 4,328,000
7 25A 6KA B, C روشنایی – موتوری 4,328,000
8 32A 6KA B, C روشنایی – موتوری 4,328,000
9 40A 6KA B, C روشنایی – موتوری 4,328,000
10 50A 6KA B, C روشنایی – موتوری 4,328,000
11 63A 6KA B, C روشنایی – موتوری 4,328,000

لیست قیمت کلید مینیاتوری سه فاز / سه پل هیوندای (۰۶ شهریور ۱۴۰۴)

فیوزهای مینیاتوری سه فاز هیوندای از نوع سه پل هستند و در محدودۀ جریان 2 آمپر تا 63 آمپر کار می‌کنند. با توجه به سه فاز بودن این کلیدها، از آن ها برای کاربردهای صنعتی سنگین استفاده می‌شود. قدرت قطع کنندگی این کلیدها نیز همانند کلیدهای تک پل و دو پل، 6 کیلو آمپر است. جهت دریافت راهنمایی و مشاوره پیش از خرید، با کارشناسان ما در شرکت گستره آبی، نمایندگی رسمی هیوندای تماس بگیرید: 44972920-021 و 44972921-021

ردیف محدوه جریان  (A)  قدرت قطع کلید مینیاتوری تیپ کاربرد قیمت (ریال)
1 2A 6KA B, C روشنایی – موتوری 6,612,000
2 4A 6KA B, C روشنایی – موتوری 6,612,000
3 6A 6KA B, C روشنایی – موتوری 6,612,000
4 10A 6KA B, C روشنایی – موتوری 6,612,000
5 16A 6KA B, C روشنایی – موتوری 6,612,000
6 20A 6KA B, C روشنایی – موتوری 6,612,000
7 25A 6KA B, C روشنایی – موتوری 6,612,000
8 32A 6KA B, C روشنایی – موتوری 6,612,000
9 40A 6KA B, C روشنایی – موتوری 6,612,000
10 50A 6KA B, C روشنایی – موتوری 6,612,000
11 63A 6KA B, C روشنایی – موتوری 6,612,000

مشخصات فیوزهای مینیاتوری هیوندای

شرکت هیوندای فیوزهای مینیاتوری خود را در سه نوع تک پل، دو پل و سه پل تولید می‌کند. فیوزهایی که در این سه گروه تولید می‌شوند، ویژگی های فنی و الکتریکی خاص زیر را دارند:

  • جریان نامی (حدأکثر جریان مجاز): 2 آمپر – 63 آمپر.
  • قدرت قطع: 6 کیلو آمپر (6KA).
  • تیپ: B و C؛ فیوزهای مینیاتوری تیپ B را تند کار و فیوزهای مینیاتوری تیپ C را کند کار می‌گویند.
  • کاربرد: موتوری – روشنایی؛ از کلید مینیاتوری هیوندای تیپ B برای مصارف روشنایی استفاده می‌شود. کلیدهای مینیاتوری هیوندای تیپ C مصارف موتوری صنعتی دارند و در الکتروموتور دستگاه‌های صنعتی استفاده می‌شود.

کلید مینیاتوری چیست؟

فیوز/ کلید مینیاتوری (Miniature Circuit Breaker) یک وسیله ایمنی است که برای محافظت از مدارهای الکتریکی در برابر آسیب ناشی از جریان بیش از حد طراحی شده است. این قطعه به عنوان یک قطعه فداشونده عمل می‌کند و هنگامی که جریان از سطح ایمن فراتر می‌رود، مدار را ذوب و قطع می‌کند و در نتیجه از گرمای بیش از حد، اتصال کوتاه و آتش‌ سوزی‌های احتمالی جلوگیری می‌کند.

یک مثال قابل درک از کلیدهای مینیاتوری، زمانی است که به طور همزمان، از دستگاه های برقی مانند ماشین لباس شویی، ماشین ظرف شویی و چرخ گوشت استفاده می‌کنید و فیوز به اصلاح می‌پرد. در این زمان برق قطع می‌شود. در واقع این قطع شدن برق، توسط کلید مینیاتوری صورت می‌گیرد. این کلید به دلیل اضافه بار (جریان برق)، برق را قطع می‌کند تا از اتصالات برقی، سوختن کابل ها و ترمینال‌ها و در نهایت آتش سوزی، پیشگیری کند.

مکانیسم های محافظتی کلیدهای MCB

کلید مینیاتوری به صورت محدود و خاص، از وسایل برقی خانگی و صنعتی حفاظت می‌کند. مکانیسم حفاظتی این کلیدها به صورت زیر است:

  1. حفاظت در برابر اضافه بار (Overload)
  2. حفاظت در برابر اتصال کوتاه (Short Circuit)

1- حفاظت در برابر اضافه بار

حفاظت کلید مینیاتوری در برابر اضافه بار، یک عملکرد حرارتی است. در عملکرد حرارتی، چنانچه جریان بیش از حد وارد مدار شود، حرارت تولید شده باعث خم شدن یک جسم نواری دو فلزی به نام بی متال می‌شود؛ در نتیجه کنتاکت‌ها از هم جدا شده و مدار قطع می‌شود. برای حفاظت در برابر بار زیاد طولانی ‌مدت، این عملکرد کند است.

2- حفاظت در برابر اتصال کوتاه

حفاظت در برابر اتصال کوتاه، یک عملکرد الکترومغناطیسی است.زیرادر این حالت، یک سیم‌پیچ مغناطیسی (solenoid) به سرعت فعال می‌شود و در کسری از ثانیه مدار را قطع می‌کند. در صورت بروز اتصال کوتاه، جریان بسیار زیادی از مدار عبور خواهد کرد. این امر باعث ایجاد یک میدان مغناطیسی قوی می‌شود. این میدان مغناطیسی یک هسته آهنی را جذب کرده و باعث حرکت یک پلکر می گردد. در نتیجه این امر، کنتاکت‌ها از هم جدا شده و مدار قطع می‌شود.

انواع کلید مینیاتوری

کلیدهای مینیاتوری را بر اساس تعداد “کنتاکت های متصل به کلید” و “تیپ” به انواع زیر تقسیم بندی می‌شوند:

انواع فیوز مینیاتوری بر اساس تعداد پل

کلیدهای MCB در هر برندی که باشند و ساخت هر شرکتی که باشند، بر اساس تعداد کنتاکت های متصل به کلید یا همان پل، شامل انواع زیر است:

  1. تک پل: برای حفاظت از مدارهای تک فاز استفاده می‌شود و فقط سیم فاز را قطع می‌کند.
  2. دو پل: هم سیم فاز و هم سیم نول را قطع می‌کند و برای ایمنی بیشتر در مدارهای حساس استفاده می‌شود.
  3. سه پل: برای حفاظت از مدارهای سه فاز به کار می‌رود.

انواع کلید مینیاتوری بر اساس تیپ

فیوزهای مینیاتوری بر اساس مقدار جریانی که قادر به تحمل آن هستند، در چند تیپ مختلف به شرح زیر طبقه بندی می‌شوند:

  1. کلید مینیاتوری نوع A
  2. کلید مینیاتوری نوع B
  3. کلید مینیاتوری نوع C
  4. MCB  نوع D
  5. کلید مینیاتوری نوع K
  6. کلید مینیاتوری نوع Z

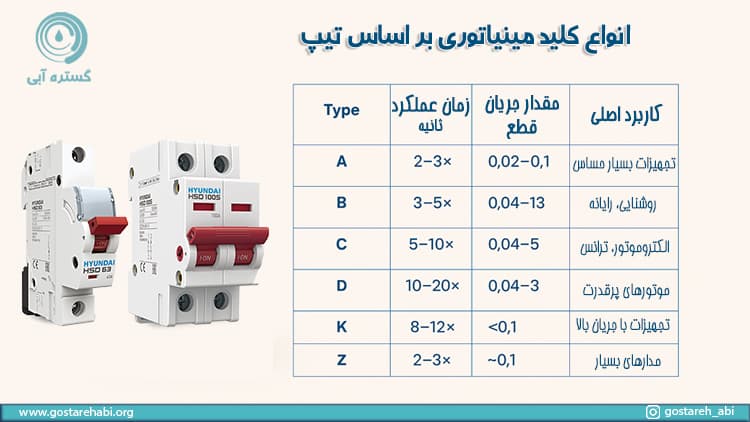

انواع کلید مینیاتوری
انواع کلید مینیاتوری بر اساس تیپ

1- MCB تیپ A

برای محافظت از دستگاه های بسیار حساس، از فیوزهای مینیاتوری تیپ A استفاده می‌شوند. فیوزهای تیپ A کلیدهای محافظی هستند که اگر جریان برق عبور کننده از مدار، به 2 تا 3 برابر جریان نامی دستگاه برسد، فوراً جریان را قطع می‌کنند.

2- کلید مینیاتوری تیپ B

فیوزهای تیپ B کلیدهایی هستند که اگر جریان برق عبور کننده از مدار، به 3 تا 5 برابر جریان نامی دستگاه برسد، جریان را با زمان کار 0.04 تا 13 ثانیه قطع می‌کنند. در سیم کشی های خانگی، مدارهای روشنایی، رایانه‌ها، تجهیزات الکترونیک و سایر کاربردهای الکترونیکی کم مصرف از کلیدهای تیپ B استفاده می‌شود. قیمت کلید مینیاتوری هیوندای تیپ B در جدول لیست قیمت ابتدای همین صفحه ارائه شده است.

3- کلید مینیاتوری تیپ C

فیوزهای مینیاتوری تیپ C کلیدهایی هستند که اگر جریان برق عبور کننده از مدار، به 5 تا 10 برابر جریان نامی دستگاه برسد، طی 0.04 تا 5 ثانیه، جریان را قطع می‌کنند. در انواع الکتروموتورها اعم از الکتروموتور AC و الکتروموتور DC، ترانسفورماتورها، فن ها و دستگاه های صنعتی و تجاری مشابه، از کلیدهای مینیاتوری تیپ C استفاده می‌شود. قیمت انواع کلید مینیاتوری تیپ C را می‌توانید در جدول موجود در ابتدای همین صفحه ملاحظه نمایید.

4- MCB نوع D

کلیدهای تیپ D در مواقعی که جریان برق عبوری از دستگاه، 10 تا 20 برابر جریان نامی گردد، آن را قطع می‌کنند. بازۀ زمانی عملکرد این فیوز، 0.04 تا 3 ثانیه است. این فیوزها در دستگاه‌های صنعتی پر قدرت مانند دستگاه های جوشکاری سنگین، موتورهای الکتریکی پر قدرت و ترانسفورماتوری‌های با توان بالا استفاده می‌شوند.

5- فیوز مینیاتوری تیپ K

با رسیدن جریان به 8 تا 10 برابر جریان نامی، کلید مینیاتوری تیپ K قادر است طی کمتر از 0.1 ثانیه، برق را قطع کند. از این رو، در ابزارها و دستگاه هایی که احتمال جریان های هجومی بالا است، از کلیدهای تیپ K استفاده می‌شود.

6- MCB نوع Z

اگر مقدار جریان به 2 تا 3 برابر جریان نامی برسد، اما لازم باشد عکس العمل کلید برای قطع کردن جریان بسیار سریع باشد، از کلیدهای مینیاتوری تیپ Z استفاده می‌کنیم. زمان کار یا همان قدرت عکس العمل این کلیدها 0.1 ثانیه است. کلیدهای تیپ Z نسبت به اتصال کوتاه بسیار حساس هستند؛ از این رو، برای محافظت از دستگاه های بسیار حساس مانند نیمه هادی ها کاربرد دارند.

انواع کلید مینیاتوری هیوندای

انواع فیوز مینیاتوری هیوندای عبارتند از:

  1. فیوز مینیاتوری HIBD هیوندای (تیپ قدیم): جهت راه اندازی دستگاه ها و مدارات روشنایی کاربرد دارد.
  2. کلید مینیاتوری HGD هیوندای (تیپ جدید): با ظرفیت 0.5 تا 125 آمپر.

همۀ انواع کلیدهایی که در بالا نام برده شد، می‌توانند به صورت تک پل، دو پل و سه پل تولید شوند.

قیمت کلید مینیاتوری HGD هیوندای در تیپ های B و C در جدول لیست قیمت ابتدای همین صفحه درج شده است.

قدرت قطع کلید مینیاتوری

قدرت قطع کلید مینیاتوری به تیپ آن بستگی دارد. همانطور که در بالا توضیح داده شد، کلیدهای MCB در شش تیپ A، B، C، D، K و Z تولید می‌شوند. از این میان، عکس العمل قطع کلید مینیاتوری تیپ A، سریع ترین است. بعد از A، کلیدهای تیپ K و Z عکس العمل سریعتری برای قطع کردن دارند. در فیوزهای تیپ B عکس العمل کلید برای قطع جریان کمتر از سایر تیپ هاست. قدرت قطع کلیدهای مینیاتوری تیپ B و C هیوندای، 6 کیلو آمپر است.

مزیت ها

یکی از مزیت های مهم فیوزهای مینیاتوری، قابلیت استفادۀ مجدد آن ها پس از عملکرد است. فیوزهای سنتی، پس از عملکردشان به دلیل ذوب شدن سیم داخلی، دیگر قابل استفاده نبودند؛ به عبارت دیگر، یک بار مصرف بودند. اما فیوزهای مینیاتوری را می توانید بارها و بارها پس از عملکردشان در قطع جریان برق، مورد استفاده قرار دهید. همین ویژگی باعث شده که قیمت فیوز مینیاتوری بالاتر از فیوزهای سنتی باشد. دیگر مزایای این فیوزهای مینیاتوری عبارت است از:

  • دقت بالا در قطع جریان
  • ایمنی بالا در برابر آتش سوزی های ناشی از اتصال کوتاه.
  • نصب و استفادۀ آسان.

در کنار مزیت های بالا، خوب است بدانیم که برای مورد در جریان های بسیار بالا، استفاده از MCBها محدودیت دارد و نباید بکار گرفته شوند.

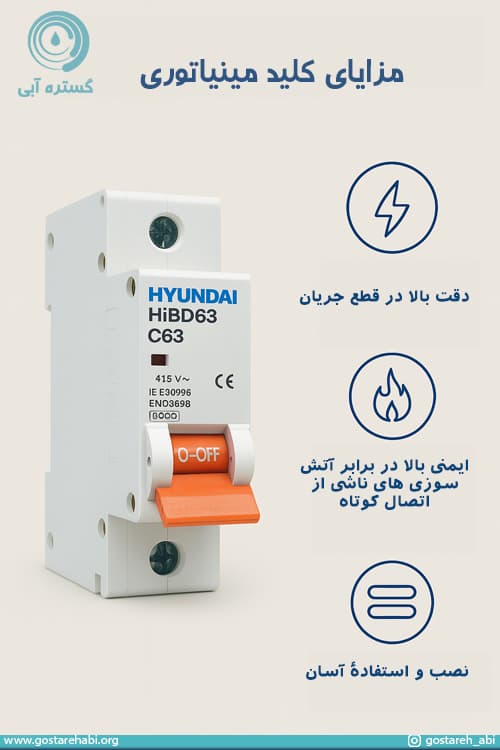

مزیت های کلید مینیاتوری

کاربرد کلید مینیاتوری

فیوزها در مدارهای الکتریکی قرار می‌گیرند تا به عنوان یک اتصال ضعیف عمل کنند. هنگامی که یک خطا یا اضافه بار رخ می‌دهد، جریان عبوری از فیوز افزایش می‌یابد. این جریان افزایش یافته باعث ایجاد گرما در سیم یا المنت فیوز می‌شود. اگر جریان از حد مجاز فیوز بیشتر شود، گرما عنصر فیوز را ذوب می‌کند، مدار را می‌شکند و جریان برق را متوقف می‌کند. فیوزها برای جلوگیری از آسیب به دستگاه‌های الکتریکی و جلوگیری از خطرات احتمالی مانند آتش‌سوزی‌های الکتریکی بسیار مهم هستند. از این رو، از کلیدهای مینیاتوری برای کاربردهای زیر استفاده می‌شود:

  • حفاظت از موتورهای الکتریکی.
  • حفاظت از پریزهای برق در برابر اضافه بار.
  • استفاده در تابلو برق جهت حفاظت از مدارات تابلو برق.
  • ورودی تابلو برق های خانگی برای حفاظت از مدارها در برابر اتصال کوتاه و اضافه بار.
  • حفاظت از مدارهای روشنایی منازل، ساختمان های اداری – تجاری و مناطق صنعتی.

کلیدهای مینیاتوری با عملکرد جلوگیری از آتش سوزی در کنار کلیدهای محافظ جان که وظیفۀ جلوگیری از برق گرفتگی انسان را دارند، نقش و ترکیب حفاظتی کاملی را در برابر جریان های الکتریکی خارج از حد مجاز ایفا می‌کنند.

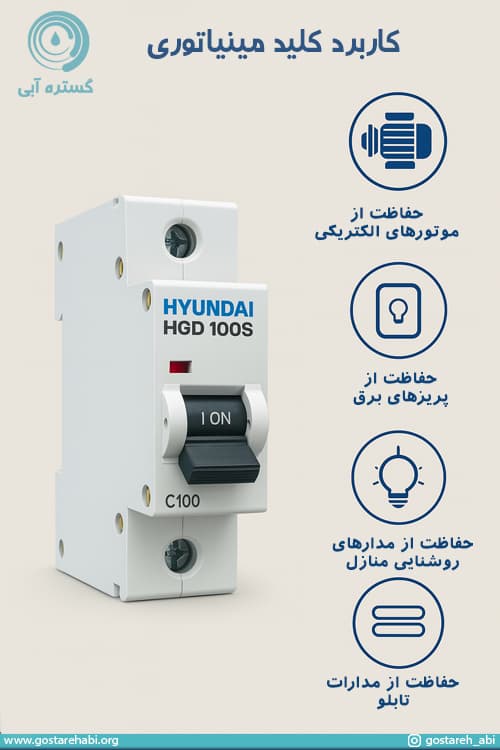

کاربردهای کلیدهای مینیاتوری

نکات قابل توجه در خرید فیوز مینیاتوری هیوندای

کلیدهای مینیاتوری ظرفیت‌های جریان خاص و تعریف شده‌ای دارند. توجه داشته باشید که ظرفیت جریان کلیدی که خریداری می‌کنید، با مقدار جریانی که از مدار یا دستگاه تان عبور می‌کند مطابقت داشته باشد.

در زمان خرید، به نوع کلید مینیاتوری توجه داشته باشید. همانطور که قبلا هم بیان شد، این فیوزها در سه نوع تک پل، دو پل و سه پل تولید می‌شوند.

خرید از برند یا شرکت تولید کننده معتبر، این اطمینان را در پی دارد که هم طول عمر محصول قابل قبول است و هم به دستگاه اصلی شما آسیب نمی‌رسد و به لحاظ اقتصادی دچار ضرر نمی‌شوید.

سؤالات متداول پیرامون لیست قیمت کلید مینیاتوری هیوندای

  1. آیا لیست قیمت کلیدهای مینیاتوری هیوندای موجود در این صفحه، بروز است؟ بله، این لیست قیمت در فروردین 1404 ارائه شده و در این صفحه بروز رسانی شده است.
  2. قدرت قطع کلیدهای مینیاتوری هیوندای چقدر است؟ قدرت قطع کلیدهای تیپ B و تیپ C هیوندای، 6 کیلو آمپر است.
  3. منظور از تیپ B در کلیدهای MCB چیست؟ منظور این است که با بالا رفتن جریان در دستگاه الکتریکی شما، بیش از حد مجاز (3-5 برابر)، کلید MBC جریان را طی 0.04 – 13 ثانیه قطع می‌کند.
  4. منظور از تیپ C در کلیدهای MCB چیست؟ منظور این است که با بالا رفتن جریان در دستگاه الکتریکی شما بیش از حد مجاز (5-10 برابر)، کلید MBC جریان را طی 0.04 – 5 ثانیه قطع می‌کند.
  5. کلیدهای MCB هیوندای، مصارف خانگی دارد یا مصارف صنعتی؟ کلیدهای مینیاتوری تیپ B هیوندای مصارف خانگی دارد. از کلیدهای تیپ C هیوندای برای مصارف صنعتی استفاده می‌شود.
  6. در جدول لیست قیمت کلیدهای مینیاتوری هیوندای، منظور از “پل” چیست؟ این اصطلاح مشخص می‌کند که کلید چند فاز یا مسیر جریان الکتریکی را به‌طور هم‌زمان قطع و وصل می‌کند.
  7. قیمت های موجود در لیست کلیدهای مینیاتوری هیوندای، با ارزش افزوده لحاظ شده است؟
