کلید هوایی (Air Circuit Breaker) یک دستگاه محافظ و قطع کننده مدار الکتریکی است که کار خود را توسط هوای آزادی که داخل محفظه خود دارد، انجام می‌دهد. این محافظ، در تجهیزات الکتریکی که جریان های بالا (بیش از 800 آمپر تا 10 کیلو آمپر) از خود عبور می‌دهند و معمولاً در کاربردهای ولتاژ پایین (زیر ۴۵۰ ولت) استفاده می‌شود. وظیفۀ آن، حفاظت از دستگاه های برقی در برابر اضافه جریان و اتصال کوتاه است. شرکت هیوندای در کره جنوبی، از تولید کنندگان برتر کلیدهای هوایی است. لیست قیمت کلید هوایی سه پل هیوندای، با رنج جریان 1000 تا 4000 آمپر در این صفحه ارائه شده است. قیمت کلید هوایی 1000 آمپر هیوندای ارزان تر کلیدهای آمپر بالاتر است. قدرت قطع این کلیدها در سه محدودۀ 65، 85 و 100 کیلو وات است. هر قدر مقدار آمپر بیشتر باشد، قدرت قطع کلید نیز بیشتر خواهد شد.

لیست قیمت کلید هوایی فیکس هیوندای (۱۱ شهریور ۱۴۰۴)

با جستجو در لیست قیمت کلید هوایی هیوندای، می‌توانید به راحتی قیمت کلید هوایی با مقدار آمپر و قدرت قطع مورد نظر خود را پیدا کنید. در این لیست، در کنار قیمت محصول، محدوده جریان کاری کلید و قدرت قطع آن همراه با ولتاژ بوبین قطع و وصل ارائه شده است. وجود این پارامترها در کنار یکدیگر، به شما در داشتن یک انتخاب آگاهانه و دقیق کمک می‌کند. اگر قبل از خرید کلید هوایی هیوندای، به مشاوره کارشناسی نیاز دارید، با ما تماس بگیرید: 44972920-021 و 44972921-021

ردیف محدوه جریان  (A)  قدرت قطع  تعداد پل ولتاژ بوبین قطع / وصل قیمت (ریال)
1 1000A 65KA 3 پل 220V AC 1,356,500,000
2 1250A 65KA 3 پل 220V AC 1,417,700,000
3 1600A 65KA 3 پل 220V AC 1,476,500,000
4 2000A 85KA 3 پل 220V AC 1,850,000,000
5 2500A 85KA 3 پل 220V AC 2,280,000,000
6 3200A 85KA 3 پل 220V AC 2,690,600,000
7 4000A 100KA 3 پل 220V AC 2,904,800,000

قیمت لوازم جانبی کلید هوایی هیوندای (۱۱ شهریور ۱۴۰۴)

یکی از لوازم جانبی کلیدهای هوایی هیوندای، رله آندر ولتاژ (رله کاهش ولتاژ) است. از این رله برای حفاظت از تجهیزات در برابر افت ولتاژ استفاده می‌شود؛ زیرا افت ولتاژ بیش از یک مقدار معین، باعث آسیب به تجهیزات می شود. رله آندر ولتاژ، به طور دائم ولتاژ را مانیتور می‌کند. اگر ولتاژ کمتر از میزان معین شد، رله فعال می‌شود؛ فعال شدن رله باعث قطع شدن کلید می‌شود. به رله آندر ولتاز، رله دائم وصل نیز می‌گویند.

از دیگر لوازم جانبی کلیدهای هوایی، موتور است. موتور بر روی کلید هوایی نصب می شود و وظیفه آن، شارژ فنر کلید است. در صورتی که کلید شما موتور نداشته باشد، شارژ فنر به صورت دستی انجام می‌‎شود. در صورتیکه کلید شما موتور داشته باشد، شارژ فنر هم به صورت دستی و هم به صورت اتوماتیک انجام خواهد شد. واضح است که قیمت کلید هوایی موتور دار بالاتر از کلیدهای بدون موتور است.

قیمت موتور و رله آندر ولتاژ متناسب با بریکرهای ACB هیوندای در جدول زیر درج شده است.

ردیف نوع لوازم جانبی ولتاژ کاری قیمت (ریال)
1  موتور 220V AC 222,360,000
2 رله آندر ولتاژ (به صورت لحظه ای) 220V AC 190,590,000

کلید هوایی چیست؟

برای محافظت از دستگاه هایی که مقادیر زیادی جریان برق (800 آمپر تا 10 کیلو آمپر) را از خود عبور می‌دهند، از نوعی سوئیچ قطع کننده مدار به نام کلید هوایی (Air Circuit Breaker) استفاده می‌شود. این کلید، طوری طراحی شده است که در فشار اتمسفر، برای متوقف کردن جریان الکتریسیته و از بین بردن قوس الکتریکی، از هوای تحت فشار استفاده می‌کند. علت نامگذاری آن نیز به همین دلیل است. این سوئیچ با حروف ACB شناخته می‌شود و به اختصار ACB نام دارد. کلیدهای هوایی برای توزیع انرژی الکتریکی و محافظت از خطوط و تجهیزات منبع تغذیه در برابر خطاهایی مانند اضافه بار، افت ولتاژ، اتصال کوتاه و غیره استفاده می‌شوند. این کلیدها، امنیت و عملکرد مؤثر شبکه‌های توزیع برق را تضمین می‌کنند. امروزه در کشورهای پیشرفته، کلیدهای هوایی به طور کامل جایگزین کلیدهای روغنی شده‌اند.

انواع ACB

کلیدهای هوایی در انواع مختلفی تولید می‌شوند که شامل موارد زیر است:

  1. بریکر ACB ساده یا انفجاری متقاطع: اغلب در شرایط ولتاژ پایین تا ۱۲۰۰۰ ولت استفاده می‌شود.
  2. بریکر هوایی با تخلیه مغناطیسی: در تجهیزات با ولتاژ کمتر از 11000 ولت استفاده می‌شود.
  3. بریکر هوایی با کانال هوایی: در شرایط ولتاژ بالا، با ولتاژهایی تا ۴۲۰ کیلوولت یا بیشتر، استفاده می‌شود.
  4. بریکر ACB ایر بلاست، در شرایط ولتاژ متوسط تا بالا، با ولتاژهای تا 15 کیلوولت استفاده می‌شود.

انواع کلید هوایی هیوندای اصل

شرکت هیوندای کلیدهای ACB خود را در دو سری به شرح زیر تولید می کند:

  1. کلید هوایی سری HG
  2. کلید هوایی سری U

1- انواع کلید هوایی هیوندای سری HG

کلیدهای ACB سری HG در دو مدل فیکس و کشویی و به صورت سه پل و چهار پل تولید می شوند.

  • کلید هوایی HGS: جریان نامی از 6 آمپر تا 32 آمپر؛ قدرت قطع جریان آن تا 150 کیلوآمپر؛ ولتاژ عملیاتی 690 ولت.
  • کلید هوایی HGM: جریان نامی از 6 آمپر تا 63 آمپر؛ ولتاژ عملیاتی 600 ولت.

2- انواع کلید هوایی هیوندای سری U

از میان همه کلیدهای هوایی هیوندای، کلیدهای هوایی سری U هیوندای، بالاترین قدرت قطع را دارند. این محصولات در دو نوع فیکس و کشویی تولید می شوند و به صورت سه پل و چهار پل تولید می‌شوند. سیستم کشویی این ACBها، نگهداری شان را آسان کرده است. کلیدهای ACB سری U هیوندای شامل انواع زیر است:

  • کلید هوایی UAS: جریان نامی از 630 آمپر تا 2300 آمپر؛ قدرت قطع 55-100 کیلو آمپر.
  • کلید هوایی UAN: جریان نامی از 630 آمپر تا 6300 آمپر؛ قدرت قطع 65-100 کیلوآمپر.

ساختمان / اجزای کلید هوایی

در اینجا ساختمان کلیدهای هوایی شامل قطعات خارجی و اجزای داخلی این کلیدها معرفی شده است.

قطعات خارجی کلیدهای ACB عمدتاً شامل موارد زیر است:

  • دکمه روشن و خاموش.
  • دکمه ریست (RST).
  • نشانگر موقعیت کنتاکت اصلی.
  • نشانگر مکانیسم ذخیره انرژی.
  • مشخصات نامی کلید.
  • نمایشگر LED.
  • نمایشگر نشان دهندۀ وضعیت فنر.
  • نمایشگر نشان دهندۀ وضعیت کلید.
  • نمایشگر نشان دهندۀ وضعیت کنتاکت های اصلی.
  • دکمه استراحت قطع خطا.

اجزای داخلی کلید هوایی عمدتاً شامل موارد زیر است:

  • سازه نگهدارنده از جنس ورق فولادی
  • ترانسفورماتور جریان برای محافظت از واحد قطع که معمولاً در بخش پایینی کلید هوایی قرار دارد.
  • رله حرارتی یا تریپرهای نیمه هادی که معمولاً در قسمت پایین کلید تعبیه می شوند.
  • رله شنت و و آندر ولتاژ که معمولاً در بخش بالایی و سمت چپ کلید هوایی قرار دارند.
  • جعبه عایق.
  • ترمینال‌های افقی.
  • جعبه ترمینال.
  • سلونوئید الکتریکی.
  • محفظه قوس الکتریکی که از مواد عایق و نسوز ساخته می‌شود و به خنک شدن دستگاه کمک می‌کند.
  • واحد قطع برای محافظت.
  • فنر.
  • کانال قوس.
  • جدا کننده یا تقسیم کننده قوس (Arc splitter).
  • کنترل کننده باز و بسته شدن CB (قطع کننده مدار).
  • صفحاتی برای حرکت دادن کنتاکت‌ اصلی.
  • صفحاتی برای حرکت دادن کنتاکت‌های ثابت اصلی و قوس الکتریکی.

کنتاکت ها در کلید هوایی

کنتاکت ها اصلی: در زمان وصل بودن کلید، وظیفه عبور جریان را بر عهده دارد.

کنتاکت ها قوس الکتریکی: در زمان قطع و وصل کلید تابلو، در کلید تابلو، جرقه و قوس ایجاد می‌شود. کنتاکت قوس، جرقه های ایجاد شده را به سمت محفظه جرقه گیر هدایت می‌کند. عملکرد صحیح کنتاکت قوس، باعث افزایش عمر کنتاکت های اصلی می‌شود.

کار جرقه گیر این است که جرقه را به جرقه های کوچکتر تقسیم می کند و باعث می شود تا جرقه زودتر خاموش شود. محفظه جرقه گیر از مواد عایق و نسوز ساخته می‌شود و به خنک شدن دستگاه کمک می‌کند.

نحوه کار ACB چگونه است؟

کلیدها یا سوئیچ های قطع کننده مدار، برای قطع جریان برق در شرایط خاص، معمولاً در مواقعی مانند اضافه جریان یا اتصال کوتاه طراحی شده‌اند. برخی از این کلیدها اتوماتیک و برخی دستی هستند؛ همچنین برخی خشک و برخی روغنی هستند. قطع کننده هایی مانند ایزولاتور و کلیدهای هوایی، به دلیل آنکه کار خود را با هوا انجام می‌دهند، جزء قطع کننده های خشک طبقه بندی می‌شوند.

کلید هوایی با استفاده از هوای تحت فشار کار قطع مدار را انجام می دهد. کنتاکت یکی از اجزای مهم تشکیل دهندۀ سوئیچ های الکتریکی، از جمله کلید هوایی است. در کلید هوایی، مدار از تعدادی کنتاکت‌ تشکیل شده است. این کنتاکت ها در صورت بروز مشکل، از هم جدا می‌شوند. جدا شدن کنتاکت ها منجر به قطع جریان برق می شود. به این ترتیب، کلید با قطع کردن جریانِ برق، شرایط را ایمن نگه داشته و از آسیب به تجهیزات جلوگیری می‌کند.

در تصویر زیر، شکل ساده ای از برخی از مهمترین اجزای داخلی یک کلید هوایی نشان داده شده است. در این تصویر، می توانید موقیعت کنتاکت اصلی را در زمان اتصال به کنتاکت ثابت (موقعیت سمت چپ) و در زمان جدایی از آن (موقعیت سمت راست) ببینید. همچنین ایجاد قوس (Arc) در جدا کنندۀ قوس (Arc splitter) در تصویر سمت چپ نشان داده شده است.

تفاوت کلید هوایی با کلید اتوماتیک

کلید هوایی و کلید اتوماتیک هر دو از یک خانواده هستند و قطع کننده مدار هستند. اما کلیدهای هوایی آپشن های برتر و قوی تری نسبت به کلیدهای اتوماتیک دارند و در شرایط حساس تر با تجهیزات الکترونیکی قوی تر، کارمدتر هستند. مهمترین تفاوت کلیدهای هوایی نسبت به کلیدهای اتوماتیک که در واقع مزیت و برتری کلیدهای هوایی نیز محسوب می‌شود، به صورت زیر است.

  • محدودۀ جریان: کلیدهای هوایی (800 آمپر تا 10 کیلو آمپر) در محدوده جریان بالاتری نسبت به کلیدهای اتوماتیک (نهایت تا 1600 آمپر) عمل می کنند.
  • قدرت قطع: قدرت قطع کلیدهای ACB بیشتر از قدرت قطع کلیدهای اتوماتیک است.
  • دوام و عمر طولانی تر: عمر کلیدهای ACB بیشتر از عمر کلیدهای اتوماتیک است؛ حدود 2 سال.
  • دقت و حفاظت بیشتر: در ساخت کلید هوایی، از رله های الکترونیکی و میکرو پروسسوری استفاده می‌شود. همین امر باعث می‌شود تا دقت این کلیدها نسبت به کلیدهای اتوماتیک بیشتر شود و در نتیجه حفاظت بهتری داشته باشند.
  • قیمت کلید هوایی بالاتر از قیمت کلید اتوماتیک است.

مزایا و معایب کلید هوایی

مزیت ها

  • نیاز به نگهداری کمتر
  • کارکرد با سرعت بالا
  • با استفاده از این کلیدها، می توان خطر آتش‌سوزی را حذف کرد.
  • کلیدهای هوایی یک بار مصرف نیستند و قابلیت استفاده و کارکرد مکرر دارند.
  • برخلاف کلیدهای روغنی، در کلیدهای هوایی زمان قوس کوتاه است؛ بنابراین، احتمال سوختن کنتاکت‌ها کاهش می‌یابد.
  • ایمنی بیشتری در برابر اضافه بار، اتصال کوتاه و خطاهای الکتریکی را فراهم می‌کنند.
  • قادر به مدیریت و قطع سطوح بالای جریان.
  • امکان سفارشی‌سازی تنظیمات حفاظتی.
  • امکان کنترل دقیق زمان و سطح جریانی که در آن کلید قطع شود.
  • کلیدهای هوایی برای استفاده طولانی‌مدت طراحی شده‌اند و می‌توانند در برابر شرایط سخت محیطی، از جمله دمای بالا و رطوبت، مقاومت کنند.
  • قابلیت کنترل از راه دور؛ ACBها را می‌توان از راه دور کنترل کرد که راحتی و بهبود ایمنی را در طول نگهداری یا شرایط خطا فراهم می‌کند.
  • تنش‌های مکانیکی ناشی از حرکت روغن در کلید هوایی وجودندارد؛ زیرا عملکرد این بریکر، بر اساس هوا است.

معایب

یکی از معایب اصل کلیدهای ACB، عملکرد کانال قوس (arc chute) در این کلیدها است. در جریان‌های کم که میدان‌های الکترومغناطیسی ضعیف هستند، کانال قوس ناکارآمد است. در شدت جریان های کم، حرکت قوس به داخل ناودان کند می‌شود و لزوماً قطع سریع حاصل نمی‌گردد.

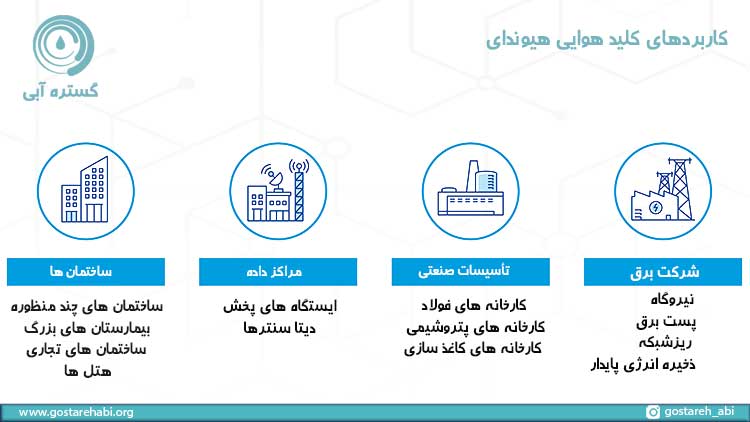

کاربردها

یکی از کاربردهای اصلی و عمدۀ کلیدهای هوایی، استفاده به عنوان کلید محافظ در تأسیسات کارخانه هایی است که احتمال آتش سوزی یا انفجار در آنجا بالاست. به طور کلی، این قطع کننده مدار، به جلوگیری از آسیب به سیستم‌های الکتریکی پر قدرت و تضمین ایمنی تجهیزات و پرسنل کمک می‌کند. به این ترتیب، برای صنایع بزرگ محافظت به عمل می آورد؛ هم محافظت مالی و هم محافظت جانی.

  • حفاظت و کنترل قطعات مختلف در مدار ماشین هایی مانند ترانسفورماتورها، جعبه دنده‌های سوئیچ، الکتروموتورها، آلترناتور.
  • حفاظت از ژنراتورها در برابر خروج از سنکرون.
  • استفاده در مدارهای DC و AC تا 12 کیلو ولت.
  • استفاده در سیستم های اشتراک برق و NGD حدود 15 کیلو ولت.
  • به عنوان سوئیچینگ ورودی یا اصلی در تابلوهای توزیع فشار ضعیف.

دستگاه های تست کلید هوایی

برای بررسی سلامت کلید هوایی، می‌توانید از دستگاه‌های تست مانند آنالایزر (analyzer)، میکرو اهم متر (micro ohmmeter)، تستر تزریق اولیه با جریان بالا (primary injection) استفاده کنید. استفاده از این دستگاه های تست به شما کمک می کند تا:

  • نشانه‌های اولیه خطاهای ایجاد شده در کلید هوایی را تشخیص دهید.
  • مدار را در حالت بار یا بدون بار بررسی کنید.
  • نیاز به تعمیر را تشخیص دهید.

خرید کلید هوایی هیوندای اصل کره

کلید هوایی هیوندای بر اساس استانداردهای بین المللی IEC 60947-2 ساخته می‌شود. محصولات هیوندای الکتریک اصل کره که در ایران به فروش می‌رسد، دارای ضمانت و گارانتی معتبر است. گستره آبی، نماینده رسمی محصولات هیوندای الکتریک است. با خرید این محصول از شرکت گستره آبی، خریدی رضایت بخش را تجربه خواهید کرد. تمرکز ما ارائه خدمات باکیفیت و محصولات اورجینال است. تماس جهت دریافت مشاوره و خرید: 44972920-021 و 44972921-021

نکات قابل توجه در زمان خرید

در زمان خرید کلید ACB نکات زیر را در نظر داشته باشید:

  • لوازم جانبی قطع کننده مدار: یکی از این لوازم جانبی موتور است که شارژ فنر کلید را بر عهده دارد. موتورها در دو نوع دستی و اتوماتیک موجود هستند. به دستی یا اتوماتیک بودن موتور توجه داشته باشید.
  • تعداد پل کلید هوایی: تعداد پل می تواند سه یا چهار باشد.
  • مقدار جریان نامی کلید.
  • قدرت قطع کلید.
  • مقدار ولتاژ بوبین قطع و وصل.
  • درجه حفاظت تابلو برقی که قرار است کلید بر روی آن نصب شود، با درجه حفاظت کلید هم خوانی داشته باشد.

سؤالات متداول پیرامون لیست قیمت کلید هوایی

  1. آیا لیست قیمت کلید هوایی هیوندای بروز است؟ بله؛ قیمت ها در فروردین 1404 اعلام شده و به محض تغییر قیمت، لیست توسط مجموعه گستره آبی (نماینده هیوندای الکترونیک) بروز رسانی خواهد شد.
  2. کلید هوایی با چه عناوین دیگری در صنعت شناخته می‌شود؟ کلید فیکس و کلید ACB.
  3. ویژگی شاخص کلیدهای ACB چیست؟ کلیدهای آمپر بالا و ولتاژ پایین (فشار متوسط) هستند.
  4. شباهت کلید هوایی با کلید خشک چیست؟ هر دو جزء سوئیچ های خشک (غیر روغنی) هستند. عملکرد اولی وابسته به هوا و عملکرد دومی وابسته به شرایط خلاء است. همچنین مهم است که این دو نوع سوئیچ را با یکدیگر اشتباه نگیرید. کلید VCB برای استفاده در محیط‌های داخلی با ولتاژ بالا انتخاب بهتری است، در حالی که یک کلید ACB برای کاربردهای ولتاژ پایین بهتر است.
  5. کلید ACB چه تفاوتی با کلید خشک دارد؟ ACB برای دستگاه‌های قوی‌تر با رنج جریان بالاتر استفاده می‌شود؛ کلید خشک برای دستگاه های با رنج جریان پایین (32 تا 125 آمپر) استفاده می‌شود. همین امر باعث می‌شود تا قیمت کلید هوایی بالاتر از قیمت کلید خشک باشد.
  6. آیا خرید کلید هوایی برای تجهیزات من واقعاً لازم است؟ اگر تجهیزات الکتریکی سنگین آمپر بالا دارید، خرید کلید هوایی (ACB) یک سرمایه‌گذاری ارزشمند است. این سوئیچ از خسارات احتمالی به ماشین آلات صنعتی برقی شما جلوگیری می‌کند. تعمیر یا تعویض اکثر تجهیزات پرهزینه است. یک کلید هوایی می‌تواند از بسیاری از مشکلاتی که ممکن است پیش بیاید جلوگیری کند.
